現代單片機綜合實驗開發裝置,單片機開發應用技術實驗設備

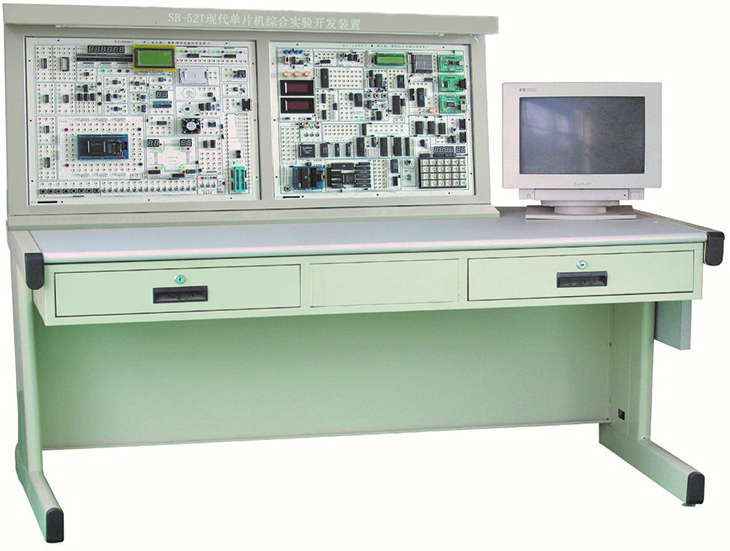

SB-52T現代單片機綜合實驗開發裝置

單片機綜合實驗開發裝置是一套臺式多功能單片機· CPLD／FPGA綜合實驗開發裝置(簡稱系統)，該系統結合現代電子技術的需要,增設了許多新型實用接口、單片機通信、控制技術及單片機課程設計等實驗項目，通過本系統可完成單片機、EDA等學科的原理接口實驗和應用,為單片機實驗室提供綜合實驗平臺,同時也能滿足"一體化教學"需求，對"單片機"課程的實驗項目及"單片機課程設計"進行操作，能為教師開發新實驗或進行科學研究工作提供良好的條件。

圖片僅供參考

一、系統組成：

·硬件：

（1）仿真器與單片機系統擴展：51/96單片機仿真器，用戶CPU（AT89S52），64K程序存儲器，64K數據存儲器，開放式4*6鍵盤電路，開放式6位動態數碼管顯示電路，配有串口或USB通信方式，出廠配置為串口。

（2）輸入/ 輸出：128*64 LCD圖文電路，字符式1602 LCD，16*16 LED點陣電路，6位靜態數碼管顯示電路，十六位乒乓開關，八位按鈕開關，十六位邏輯電平顯示，四位BCD編碼開關，射極輸出，8MHZ時鐘與分頻，單脈沖發生器，ISP在線下載接口，PWM電路，VGA接口，IC-8、IC-14、IC-16、IC-20、IC-28、IC-40（鎖緊）等集成電路插座。

（3）常用接口芯片：8155、8250、8251、8253、8255、8279、0809、0832、74LS273、74LS244、RS232/485、看門狗MAX813L、74LS138等；

（4）控制對象：小直流電機閉環控制、步進電機、溫度閉環控制、壓力、繼電器、電子音響喇叭、IC卡讀寫、語音錄放(含話筒、喇叭)、十字路口交通燈模型等；

（5）新型實用接口電路：數字溫度18B20、串行DA（TL5615）、串行AD（TL549）、I2C日歷鐘（PCF8563）、AT24C02、LM331（V/F、F/V）、串行EEPROM（AT93C46）、紅外線遙控收發、USB2.0總線接口isp1581、CAN總線控制器SJA1000、CAN總線收發器TJA1050T、網絡芯片RTL8019AS等。

（6）EDA接口：配置EDA下載板和相應IO接口，支持altera、lattice、xilinx三家公司CPLD/FPGA芯片實驗開發。

（7）信號源、儀表：

· 配備函數信號發生器,提供三角波、正弦波、方波三種信號輸出，信號頻率2HZ～90KHZ可調，幅度VPP為10V連續可調。

·提供固定脈沖分頻信號：1HZ、4HZ、8HZ、64HZ、256HZ、1KHZ、8KHZ、500KHZ、1MHZ、4MHZ、6MHZ、12MHZ、24MHZ。

·配備頻率計和數字式直流電壓表。

·軟件：

系統配置Win98/2000/xp等操作平臺的單片機仿真調試軟件，支持匯編、C51、C語言編譯、調試；單片機在線下載軟件等。

·電源：

系統內置高性能直流穩壓電源、漏電斷路器。

·機箱：

為臺式機，由控制屏和實驗桌組成，控制屏有兩大塊的雙面印刷線路板組成。

二、主要特點

（1）高性能仿真器：實驗儀內置51/96通用單片機仿真器，64K數據空間、64K程序空間全部開放，不占用CPU資源，采用雙CPU模式，仿真CPU和實驗CPU獨立運行，軟件提供單步、斷點、暫停、全速運行等調試功能。

（2）實驗開放性：實驗電路單元盡可能獨立開放,如開放式鍵盤, 開放式顯示器,開放式串口等,為適應多種方式實驗提供可能。

（3）二次開發：主機板留有擴展接口，通過單片機仿真器調試用戶系統。

（4）在線下載：不需編程器，可直接燒錄AT89S5X單片機。

（5）二種工作方式：一是聯PC機運行，在與上位軟件聯機的狀態下，實現各種調試和運

行的操作；二是脫機運行，系統配有管理監控，在無仿真器狀態下，系統自動切換到脫機管理狀態，用戶可輕松調用EPROM中的實驗程序完成實驗。

（6）支持EDA開發：實現EDA、單片機實驗需求。

（7）閉環控制：對溫度、轉速等控制對象實行閉環自動控制。

三、實驗項目

軟件實驗

（1）清零程序；

（2）拆字程序；

（3）拼字程序；

（4）數據區傳送子程序；

（5）數據排序?qū)嶒?yàn)；

（6）查找相同數據個數；

（7）無符號雙字節快速乘法子程序；

（8）多分支程序；

（9）脈沖計數實驗；

（10）電腦時鐘實驗。

硬件實驗

（1）P1口亮燈實驗；

（2）P1口轉彎燈實驗；

（3）P3.3口輸入，P1口輸出實驗；

（4）工業順序控制實驗；

（5）8255 /8155 A、B、C口輸出方波實驗；

（6）8255/8155 PA口控制PB口；

（7）8255控制交通燈；

（8）簡單I/O擴展實驗；

（9）A/D0809轉換實驗；

（10）D/A0832轉換實驗；

（11）8279鍵盤顯示實驗；

（12）通用打印機實驗；☆

（13）微型打印機打印字符、曲線、漢字實驗；☆

（14）日歷時鐘PCF8563控制實驗；

(15) I2C儲存卡讀寫實驗；

（16）語音芯片ISD1420控制實驗（錄音）；

（17）語音芯片ISD1420控制實驗（放音）；

（18）繼電器控制實驗；

（19）步進電機控制；

（20）8253方波實驗；

（21）小直流電機調速實驗；

（22）16*16 LED點陣顯示實驗；

（23）128*64 LCD液晶顯示實驗；

（24）8250可編程異步通訊接口實驗（自發自收）；

（25）8251可編程通訊接口實驗（與PC機）；

（26）單片機RS232/485串行發送實驗（雙機通訊）；

（27）單片機RS232/485串行接收實驗（雙機通訊）；

（28）溫度壓力實驗；

（29）CAN總線通訊接口實驗；

（30）以太網TCP/IP協議接口實驗；

（31）USB2.0通訊接口實驗。

（32）DS18B20單總線溫度測量實驗

（33）紅外線遙控收發實驗

（34）TLC549串行A/D轉換實驗

（35）TLC5615 10位D/A串行轉換實驗

（36）PCF8563 I?C日歷時鐘實驗

（37）看門狗實驗

（38）PWM實驗

（39）74LS138譯碼器實驗

（40）串并轉換（7 4 L S 1 6 4），擴展2位七段LED實驗

（41）并串轉換（7 4 L S 1 6 5）實驗

(42)LM331電壓/頻率轉換實驗

（43）十字路口交通燈模型控制實驗

（44）AT24C02 I2C總線存儲器讀寫實驗

（45）串行存儲芯片93C46讀寫實驗

（46）交通信號燈的控制實驗

（47）直流電機閉環控制實驗

（48）溫度測量閉環控制

四，單片機課程設計（選配）

序號	實訓包名稱	配件		說明
序號	實訓包名稱	配件名稱	數量	說明
1.	可燃?xì)怏w報警儀	51單片機系統	1	使用可燃?xì)怏w傳感器，調理電路進行信號調理，單片機根據信號進行報警。
		可燃?xì)怏w檢測模塊	1
		配件、技術資料	1
2.	流量液位檢測自動供水（帶紅外遙控）	51單片機系統	1	單片機實時檢測并在LED上實時顯示水流量信息，同時根據液位情況，控制水泵進行自動供水控制，水流量可手動進行調節。系統帶紅外遙控系統。
		透明供水系統模型	1
		水泵	1
		流量檢測系統	1
		液位檢測系統	1
		紅外遙控器	1
		配件、技術資料	1
3.	超聲波倒車?yán)走_(dá)	51單片機系統	1個	使用一對超聲波傳感器，單片機根據發射與接收超聲波信號的時間差來計算距離，帶溫度補償，結果用數碼管顯示
		超聲波測距模塊	1個
		顯示模塊	1個
		配件、技術資料	1份
4.	環境測試儀	51單片機系統	1個	使用溫度、濕度、光強傳感器，測量環境溫度和濕度及光線明暗
		環境測試模塊	1個
		鍵盤顯示模塊	1個
		配件、技術資料	1份
5.	出租車計價器	51單片機系統	1個	直流電機模擬車輪，用霍爾傳感器測里程，用LCD顯示里程、單價、總價、等信息
		液晶顯示模塊	1個
		直流電機模塊	1個
		配件、技術資料	1份
6.	數字式多路溫度采集系統	51單片機系統	1個	對8組DS18B20同進進行溫度采集和顯示
		DS18B20模塊	1個
		鍵盤顯示模塊	1個
		配件、技術資料	1份
7.	數據采集系統	51單片機系統	1個	采用AD轉換器轉換模擬信號，再通過單片機串口發送到PC機，PC機對收到的數據進行顯示
		數據采集模塊	1個
		串行通信模塊	1個
		配件、技術資料	1份
8.	交通燈控制系統	51單片機系統	1個	用LED發光二極管模擬交通燈，數碼管顯示倒計時秒數
		交通燈模塊	1個
		顯示模塊	1個
		配件、技術資料	1份
9.	直流、步進電機控制系統	51單片機系統	1個	PWM控制直流電機轉速，并用霍爾傳感器測速；步進電機正反轉控制、速度控制
		電機控制模塊	1個
		鍵盤顯示模塊	1個
		配件、技術資料	1份
10.	公交車報站器	51單片機系統	1個	公交車報站，語音提示，可進行語音錄放控制
		語音錄放模塊	1個
		配件、技術資料	1份
11.	紅外測溫儀	單片機系統	1個	使用熱釋紅外傳感器，實現非接觸測量人體、物體溫度，用數碼管顯示
		紅外測溫模塊	1個
		鍵盤顯示模塊	1個
		配件、技術資料	1份
12.	數字電子鐘	51單片機系統	1個	年、月、日、星期、時、分、秒顯示，程序中可設置初值
		日歷時鐘模塊	1個
		鍵盤顯示模塊	1個
		配件、技術資料	1份
13.	手機游戲	單片機系統	1個	單片機實現俄羅斯游戲，用LCD顯示，鍵盤控制
		液晶顯示模塊	1個
		鍵盤顯示模塊	1個
		配件、技術資料	1份
14.	電子稱	51單片機系統	1個	測量物體質量，用數碼管顯示，提供法碼，量程500克
		壓力測量模塊	1個
		鍵盤顯示模塊	1個
		配件、技術資料	1份
15.	考勤機	51單片機系統	1個	IC卡應用于考勤機，身份識別
		讀卡器模塊	1個
		鍵盤顯示模塊	1個
		配件、技術資料	1份
16.	U盤、SD卡讀寫器	U盤、SD卡讀寫模塊	1個	可讀寫U盤/SD卡，U盤/SD卡自配
16.	U盤、SD卡讀寫器	配件、技術資料	1份	可讀寫U盤/SD卡，U盤/SD卡自配
17.	MP3音樂播放器	MP3播放模塊	1個	可播放MP3音樂，并可自由更新MP3文件
17.	MP3音樂播放器	配件、技術資料	1份	可播放MP3音樂，并可自由更新MP3文件
18.	無線語音傳輸系統	單片機系統	1個	無線數據傳輸模塊實現數據傳輸，注：用戶至少配兩套系統才能完成傳輸功能
		無線通信模塊	1個
		配件、技術資料	1份
19.	基于CAN總線的汽車車窗控制	51單片機系統	1個	CAN總線方式通信，控制車窗的開合（模擬），注：用戶至少配兩套系統才能完成傳輸功能
		CAN通訊模塊	1個
		配件、技術資料	1份
20.	網絡家電	51單片機系統	1個	通過以太網控制（模擬）空調的啟動、停止和設置
		以太網通訊模塊	1 個
		配件、技術資料	1份
21.	GSM/GPRS通信系統	51單片機系統	1個	單片機控制GSM/GPRS通信模塊實現自動拔號通話功能
		GSM/GPRS網絡通信模塊	1 個
		配件、技術資料	1份
22.	GPS定位	51單片機系統	1個	單片機讀取GPS模塊信號：時間、經度、緯度、海拔、移動速度等，用LCD顯示
		GPS模塊	1個
		液晶顯示模塊	1個
		配件、技術資料	1份
23.	語音識別機器人	語音識別控制模塊	1個	單片機對語音進行識別，可以控制機器人前進、后退、左轉、右轉、跳舞等動作
		機器人	1個
		機器人控制板	1個
		配件、技術資料	1份
24.	語音遙控小車	語音識別控制模塊	1個	單片機對語音進行識別，控制小車前進、后退、左轉、右轉等動作
		小車車體	1個
		小車驅動板	1個
		配件、技術資料	1份
25.	LED點陣顯示屏	51單片機系統	1個	基于51單片機控制的多功能LED點陣顯示屏，適合單片機實訓中的項目教學，由64片88點陣LED模塊組成，可同時顯示16個1616點陣的漢字。
		LED顯示屏	1個
		配件、技術資料	1份

五、我廠最新通過Flash動畫與3D虛擬仿真技術相結合的方式研發的數控式虛擬演示實驗平臺,其功能之強大,實驗項目之多性能價格比之高令您嘆服。（選配：）

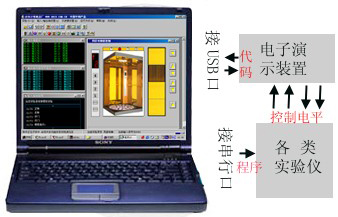

電子實驗演示屏裝置連接示意圖

可完成十五個控制實驗項目：

1 交通信號燈的自動控制

2 機器人自動掃地雷

3 加工中心刀庫捷徑方向選擇控制

4 驅動步進電機的控制

5 舞臺藝術燈飾的控制

6 四層電梯的控制

7 LED數碼管顯示控制實驗

8 交流電機Y/Δ形起動的控制

9 液體混合裝置的自動控制

10 水塔水位自動控制

11 四級傳送帶的模擬運行

12 郵件分揀系統的模擬運行

13 數字邏輯分析儀實驗

14 溫度壓力實驗

15 連線自動撿測系統

可編程CPLD／ＦＰＧＡ部分實驗isplsi1032下載應用實驗,其它公司下載板為選配實驗。
