家用電熱水器維修與安裝實驗裝置,家用電熱水器維修與安裝實驗設備

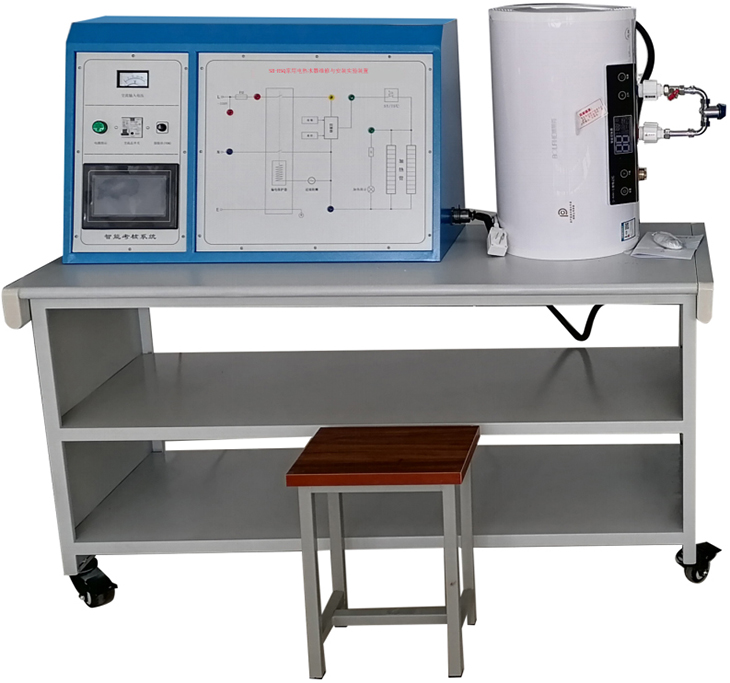

SB-RSQ家用電熱水器維修與安裝實驗裝置

　

1）、產品概述

家用電熱水器維修與安裝實驗裝置是根據中華人民共和國勞動和社會保障部發布的《"家用電子產品維修工"職業技能實訓和鑒定設備技術規范》，按照職業教育的教學和實訓要求而研發的產品，適合高職院校、職業學校的應用電子技術、電子電器應用與維修等專業的電視機原理與維修、家用電子產品原理與維修等課程的實訓教學。本實訓裝置同時滿足職業學院、技工學校、農民工職業培訓、職教中心、鑒定站 / 所的家電類專業及家電維修工類維修實操，以及中級、高級工的技能鑒定考核。

2）、技術性能

1. 輸入電源：單相三線制 AC220V ± 10% 50HZ

2.工作環境：溫度 -10 ℃～ + 50 ℃相對濕度＜ 85% （ 25 ℃）

3. 整機容量：＜ 2KW

4. 安全保護：動作電流≤ 30mA 、動作時間≤ 0.1s

5. 外形尺寸： 100cm × 70cm × 165cm

3）、家用電熱水器維修與安裝實驗系統組成

1. 家用電熱水器維修與安裝實驗裝置由實訓控制屏、實訓桌、電熱水器和實訓組件四部分組成o 實訓控制屏（鐵質雙層亞光密紋噴塑結構，鋁塑面板）

2. 交流電源（均帶有過流保護）輸出電源：市電不隔離輸出 220V 50HZ、輸出 220V 50HZ

3. 直流電源：± 24V/+12V/+5V

4.電熱水器器：遙控密閉型儲水式電熱水器

5、實訓組件

家用電熱水器維修與安裝實驗裝置由遙控密閉型儲水式電熱水器模塊、實驗水箱，循環水泵、智能實訓考核系統組成。

1.電熱水器實訓模塊配置電熱器內部電路控制系統原理圖，故障模擬檢測點，內置設故排故系統

實訓桌：整體結構采用鋼木落地臺式，利于實驗室布局。桌面為防水、防火、耐麿高密度板、結構堅固，造型美觀大方。設有抽屜和柜門，用于放置工具和資料等。

4）、實訓項目

1. 電熱水器安裝與管路設計實驗

2. 主板 +12V 電源丟失故障

3. 紅外接收頭損壞故障

4. 指示燈亮不加熱故障現象與維修

5. 電熱水器加熱溫度低于設定溫度故障現象與維修

6. 電熱水器溫度傳感器故障

7. 按鍵開關損壞

8. 漏電開關故障

9. 電加熱故障

10. 熱水器溫度保險故障
