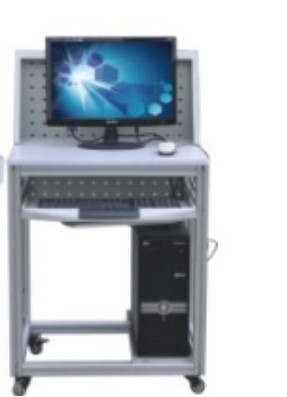

SB-LZ樓宇自控中央計算機管理中心
智能樓宇綜合管理平臺以智能小區視頻監控為核心，接入可視對講系統、停車場系統、周界報警系統、門禁一卡通系統、電子巡更系統、廣播等子系統，面向智能小區，形成智能小區管控一體解決方案。
并且通過內部子系統的自由靈活組合，形成多個細分解決方案應用。
樓宇自控中央計算機管理中心系統所提供的所有設備能讓學生熟悉設備的外觀結構、組成和原理，適用于本科、高職、中職、職高、職業培訓等各種不同類型和要求的學生或學員進行智能樓宇及物業管理中消防系統的設計、設備安裝、線路聯接、操作調試和故障排除等一條龍的技能實訓操練及相應的成績考核，學生能在盡可能真實環境下進行實戰操練。教師也能方便地進行教學演示和實訓演示，由于實驗實訓裝置都配置了專用的故設置模塊，所以教師能借助故障設置模塊，便捷地進行故障設置、故障排除和學生考核。
一、硬軟件設備圖片:

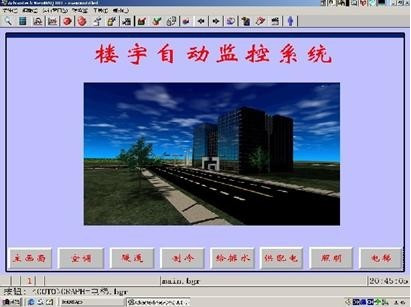

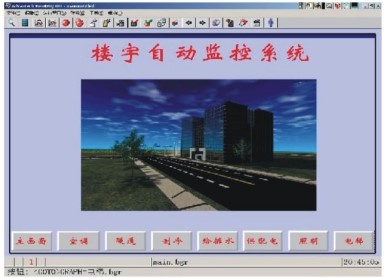

軟件界面：

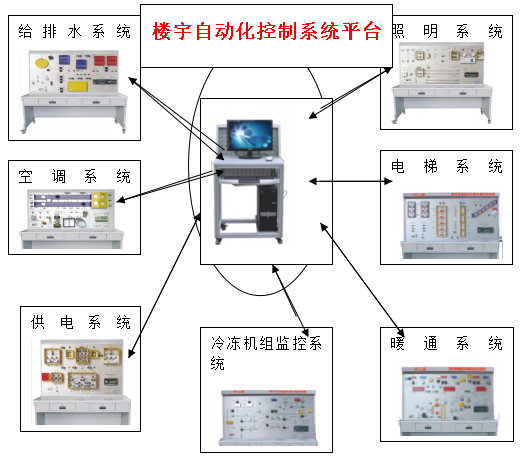

軟件管理平臺與各系統聯接構架
系統構架
二、設備參數及性能：
1、裝置組成：
本系統全部器件均采用實物，整個實訓裝置主要由網卡、組態軟件、配置軟件、控制軟件系統等組成。
2、系統實訓功能：
中央管理系統能通過中央數據庫服務器，它將保存系統監控節點的資料、圖形，所有在網絡上的客服端及監控節點都由中央數據庫服務器控制與管理。包含登錄，下載，安全管理等。
可與本公司下列產品聯網實訓
三、系統技術指標：
1.工作電壓：單相三線220V±5% 50Hz 整機容量：＜300W
2.外型尺寸：80×70×150cm3
四、可以做的實訓項目
1.中央計算機管理中心的操作
2.各系統的監控操作
3.網際組態軟件的組態與編程
4.LonMaker軟件的使用方法
5.DDC的編程與配置

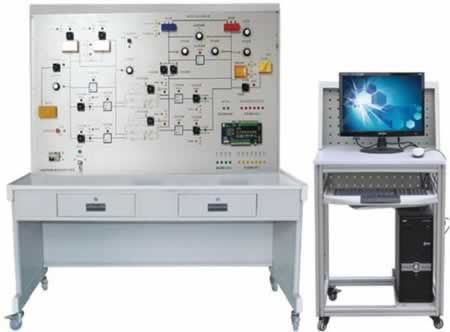

SB-L2樓宇給排水監控系統實驗實訓裝置

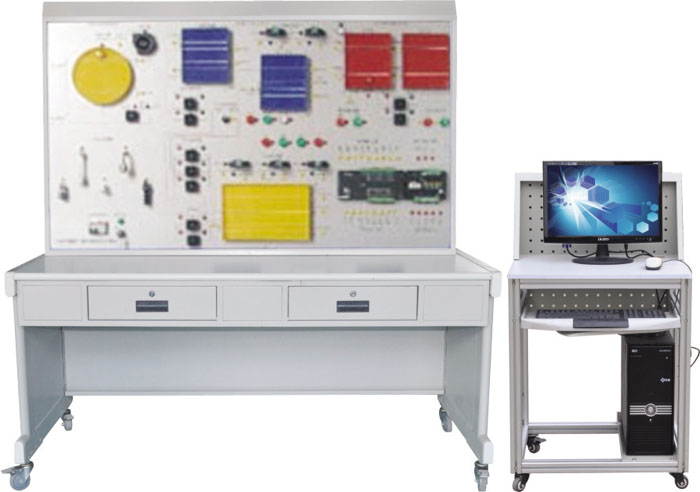

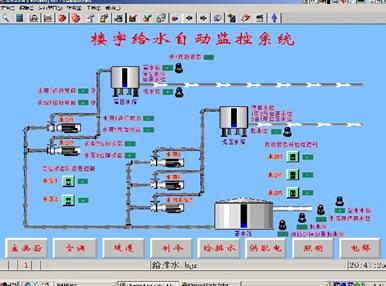

一、硬軟件設備圖片:
二、設備參數及性能：
1、裝置組成：
本實驗實訓裝置控制部分全部采用實物，控制對象采用仿真模型，整個實訓裝置主要由DDC控制器、仿真水箱、多種水位傳感器、多種電動水閥等組成。
2、系統實訓功能：
能進行各種給排水系統控制操作演示、DDC控制器的操作與編程、給水控制、排水控制、氣壓給水控制、熱水供水控制、水位傳感器的安裝與連接，系統軟件的組態、配置與控制，線路的設計與連接、故障的設置、判斷及排除等實驗和實訓，并可與樓宇自控系列中的其它設備聯網進行各種綜合實訓。
3、SB-310給排水模擬板：
大型的給水系統控制模擬板、排水系統控制模擬板、氣壓給水系統控制模擬板和熱水供水系統控制模擬板，要求能完全模擬真實給排水系統的工作過程、所有的水箱要求能在DDC的控制下顯示水位高度、所有的空壓機和水泵也要求在DDC的控制下自動旋轉。水箱系統及要求采用仿真立體模型并配有顯示系統、所有的水泵、空壓機也要求全部采用仿真動態模型、仿真動態風壓機配置一臺、仿真動態水泵配置十臺、仿真壓力水箱配一個、熱水箱配置二個、高位水箱配置二個、蓄水池配置一個。
4、HW500DDC控制器：
配置： DO配17個點、DI配8個點。
5、P4服務器電腦：
內配置支持DDC的客戶端組態軟件一套、PCLTA-20網絡適配器一塊、DDC配置軟件一套和控制程序一套。并能聯接客戶端電腦4、各種水位傳感器：
采用工程實際主流應用的全真水位傳感器，布局要求能讓學生反復拆裝而不易損壞，并能與相關器件聯成真實線路進行全真動作、水位傳感器的類型不能少于五種。
三、系統技術指標：
1.工作電壓：單相三線220V±5% 50Hz
2.整機容量：＜300W
3.外型尺寸：150×70×180cm3
4.安全保護：具有漏電自動保護裝置
5.故障設置：具有故障設置系統
6.可擴展，可兼容，LON總線通訊方式
7.輸出，8點、IO/DO 輸入，17點AI/DI
8.信號方式；干觸點/0-20MA/0-10A/發10K
四、可以做的實訓項目
1.樓宇給水監控系統的實訓
2.樓宇排水監控系統實訓
3.樓宇氣壓給水監控系統實訓
4.樓宇熱水給水監控系統實訓
5.線路故障的判斷與處理
6.設備故障的判斷與處理
7.設計并安裝一個簡易應用系統
8.設計有關控制點位信息表格
9.組態軟件設計實訓項目
10.系統調試實訓項目
三、設備祥細配置表：
|
序號 |
組成 |
數量 |
|
1 |
直接數字控制器 |
1套 |
|
2 |
Lon卡 |
1套 |
|
3 |
繼電器 |
5 |
|
4 |
指示燈 |
14 |
|
5 |
開關電源 |
1 |
|
6 |
長微型模擬水位 |
4 |
|
7 |
長微型模擬水位 |
14 |
|
8 |
軸流風機、模擬空壓機 |
1 |
|
9 |
風機，模擬水泵 |
10 |
|
10 |
水位開關 |
1 |
|
11 |
水位開關 |
1 |
|
12 |
水位開關 |
1 |
|
13 |
水位開關 |
1 |
|
14 |
水位開關 |
1 |
|
15 |
3腳故障開關 |
40 |
|
16 |
6腳故障開關 |
25 |
|
17 |
總開關 |
1 |
|
18 |
鎖開關 |
1 |
|
19 |
電腦 |
1 |
|
20 |
實訓桌和實訓屏架 |
1套 |
|
21 |
電腦桌 |
1臺 |

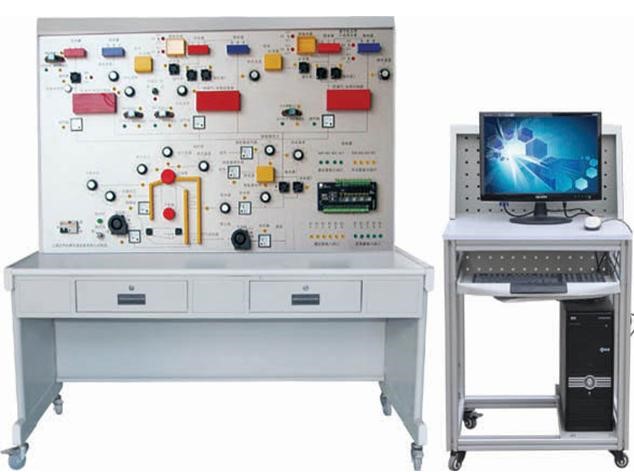

SB-L3暖通監控系統實驗實訓裝置

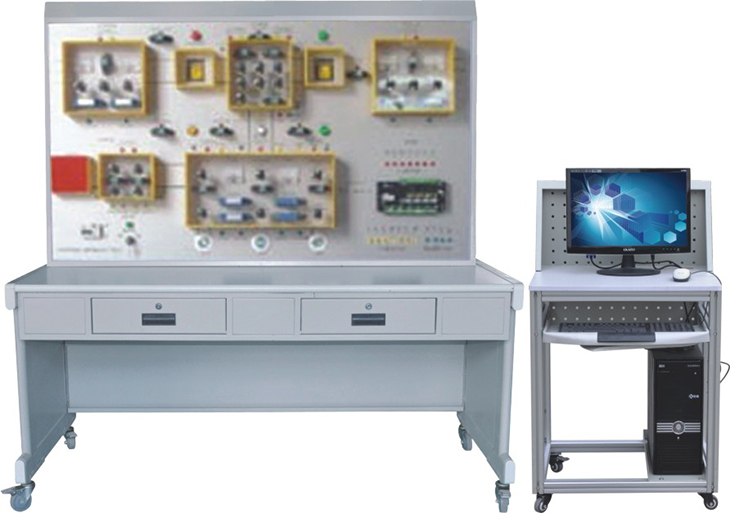

一、硬軟件設備圖片:
二、設備參數及性能：
1、裝置組成：
本系統控制部分全部采用實物，控制對象采用仿真模型，整個實訓裝置主要由DDC控制器、溫度傳感器、仿真水箱、多種水位傳感器、多種電動水閥、仿真鍋爐、仿真水泵等組成。
2、系統實訓功能：
能進行各種鍋爐暖通系統控制操作演示、DDC控制器的操作與編程、空調供水及鍋爐監控系統、鍋爐監控系統、熱交換器監控系統、供暖供水及鍋爐監控系統、報警及聯鎖保護功能的操作實訓，系統軟件的組態、配置與控制，系統軟件的組態、配置與控制，線路的設計與連接、故障的設置、判斷及排除等實驗和實訓，并可與樓宇自控系列中的其它設備聯網進行各種綜合實訓。
三、系統技術指標：
1.工作電壓：單相三線220V±5% 50Hz
2.整機容量：＜300W
3.外型尺寸：150×70×180cm3
4.安全保護：具有漏電自動保護裝置
5.故障設置：具有故障設置系統
6.可擴展，可兼容，LON總線通訊方式
7.輸出，8點、IO/DO 輸入，11點AI/DI
8.信號方式；干觸點/0-20MA/0-10A/發10K
四、可以做的實訓項目
1.樓宇鍋爐程序控制實訓
2.樓宇鍋爐水位自動調節控制實訓
3.樓宇鍋爐蒸汽壓力自動調節控制實訓
4.鍋爐汽包水位與鍋爐給水閥的聯動控制
5.樓宇三沖量調節系統自動控制實訓
6.鍋爐除氧器壓力與鍋爐除氧器進汽閥的聯動控制
7.鍋爐除氧器水位與鍋爐除氧器進水閥的聯動控制
8.空調膨脹水箱與空調補水泵的聯動控制
9.空調供水熱交換器二次側(低溫)熱水出口溫度自動聯鎖控制
10.供暖供水熱交換器二次側(低溫)熱水供回水溫度控制
11.生活供水熱交換器二次側(低溫)熱水出口溫度控制
12.生活循環泵與生活調節閥的聯動控制
13.供暖熱水回路中的循環水泵的控制
14.線路故障的判斷與處理
15.設備故障的判斷與處理
16.設計并安裝一個簡易應用系統
17.組態軟件設計實訓項目
18.供暖熱水回路中的循環水泵的控制
19.線路故障的判斷與處理
20.設備故障的判斷與處理
21.設計并安裝一個簡易應用系統
22.組態軟件設計實訓項目

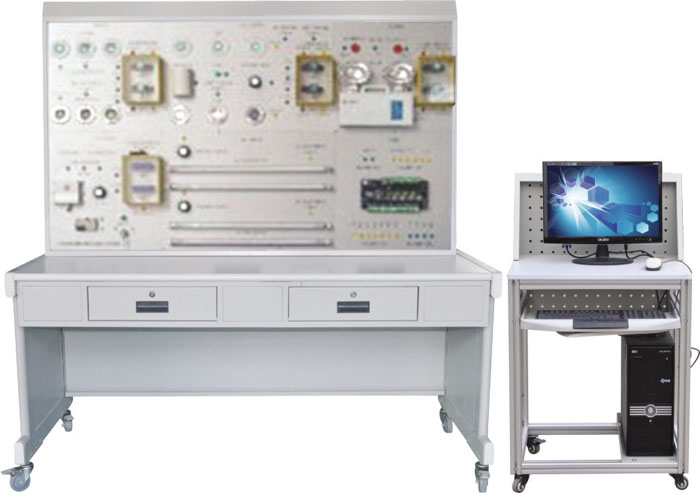

SB-L4樓宇照明監控系統實驗實訓裝置
一、硬軟件設備圖片：
二、設備參數及性能：
1、裝置組成：
本系統控制部分全部采用實物，控制對象采用仿真模型，整個實訓裝置主要由DDC控制器、時鐘控制器、照度傳感器、動靜探測器、遙控器、仿真燈具、組態軟件、配置軟件、控制軟件、專用管理電腦等組成。
2、實訓功能：
能進行各種燈光照明系統操作演示、直接數字控制器(DDC)的操作與編程、時鐘控制的編程與操作、照度自動調節控、動靜探測控制制、區域場景控制、手動遙控器控制，系統軟件的組態、配置與控制，線路的設計與連接、故障的設置、判斷及排除等實驗和實訓，并可與樓宇自控系列中的其它設備聯網進行各種綜合實訓。
三、實訓項目內容：
1.時鐘控制的編程與操作實訓
2.照度自動調節控制實訓
3.動靜探測控制實訓
4.區域場景控制和手動遙控器控制實訓
5.線路故障的判斷與處理
6.設備故障的判斷與處理
7.設計并安裝一個簡易應用系統
8.設計有關控制點位信息表格
9.組態軟件設計實訓項目
10.系統調試實訓項目
四、系統技術指標：
1.工作電壓：單相三線220V±5% 50Hz
2.整機容量：＜300W
3.外型尺寸：150×70×180cm3
4.安全保護：具有漏電自動保護裝置
5.故障設置：具有故障設置系統
6.可擴展，可兼容，LON總線通訊方式
7.輸出，8點、IO/DO 輸入，11點AI/DI
8.信號方式；干觸點/0-20MA/0-10A/發10K
五、各系統模塊參數說明
1.SB-410照明系統模擬板：
2.公共區域照明控制模擬板、辦公室照度自動調節控制模擬板、景觀照明控制模擬板、情景照明控制模擬板和應急照明控制模擬板，要求能完全模擬真實照明監控系統的工作過程、所有的燈光要求能在DDC的控制下按一定的邏輯規律亮滅、所有的照度自動調器和動靜探測器也要求在DDC的控制下自動調節、并具用手動遙控器控制功能。配電箱含繼電器系統配置四套、動靜探測器配置一個、手動遙控器配置套、日光燈自動調光系統配置二套、亮度傳感器配置一套。
3.HW500DDC控制器：
4.要求配置： DO配6個點、DI配7個點、AI配4個點、AO配2個點。
5.P4客戶端電腦：
6.內配置支持DDC的客戶端組態軟件一套、客戶端軟件一套。客戶端電腦要求能同服務器聯網。
7.ZD-VB亮度自動調節器：
8.采用工程實際主流應用的亮度自動調節器，布局要求能讓學生反復拆裝而不易損壞，并能與相關器件聯成真實線路進行全真動作。
9.FL-476動靜探測器：
10.采用工程實際主流應用的動靜探測器，布局要求能讓學生反復拆裝而不易損壞，并能與相關器件聯成真實線路進行全真動作。
11.BD-6手動遙控器：
采用工程實際主流應用的手動遙控器，布局要求能讓學生反復拆裝而不易損壞，并能與相關器件聯成真實線路進行全真動作。
六、設備配置表：
|
序號 |
組成 |
數量 |
|
1 |
直接數字控制器 |
1套 |
|
2 |
Lon卡 |
1套 |
|
3 |
日光燈 |
4 |
|
4 |
應急燈 |
1 |
|
5 |
調光整流器 |
2 |
|
6 |
照度變送器 |
1 |
|
7 |
白燈架 |
6 |
|
8 |
不銹鋼燈架 |
6 |
|
9 |
普通燈杯 |
6 |
|
10 |
彩色燈杯 |
6 |
|
11 |
開關電源 |
1 |
|
12 |
指示燈 |
2 |
|
13 |
可調電源 |
4 |
|
14 |
電位器 |
4 |
|
15 |
旋鈕 |
4 |
|
16 |
繼電器 |
6 |
|
17 |
紅外探測器 |
3 |
|
18 |
故障開關 |
16 |
|
19 |
總開關 |
2 |
|
20 |
鎖開關 |
2 |
|
21 |
電腦 |
1 |
|
22 |
實訓桌和實訓屏架 |
1套 |
|
23 |
電腦桌 |
1臺 |
SB-L5樓宇供配電監控系統實驗實訓裝置
一、硬軟件設備圖片:

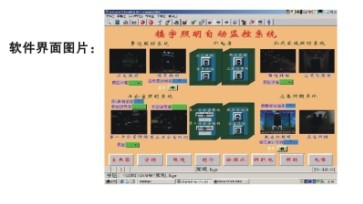

軟件界面圖片:
二、設備參數及性能：
1、裝置組成：
本系統控制部分全部采用實物，控制對象采用仿真模型，整個實訓裝置主要由DDC控制器、低壓開關柜、電壓變送器、電流變送器、功率變送器、功率因數變送器、仿真模型具、多種低壓電器、組態軟件、配置軟件、控制軟件、專用管理電腦等組成。
2、統實訓功能：
能進行各種供配電系統模擬操作演示， DDC控制器的操作與編程，雙電源明備用監控系統、雙電源暗備用監控系統、低壓側供配電監控系統、環網供電監控系統等實訓，監測變壓器超溫報警、超溫預報警，監測變壓器的電壓、設備啟停狀態，故障狀態，系統軟件的組態、配置與控制，線路的設計與連接、故障的設置、判斷及排除等實驗和實訓，并可與樓宇自控系列中的其它設備聯網進行各種綜合實訓。
三、系統技術指標：
1.工作電壓：單相三線220V±5% 50Hz
2.整機容量：＜300W
3.外型尺寸：150×70×180cm3
4.安全保護：具有漏電自動保護裝置
5.故障設置：具有故障設置系統
6.可擴展，可兼容，LON總線通訊方式
7.輸出，8點、IO/DO 輸入，11點AI/DI
8.信號方式；干觸點/0-20MA/0-10A/發10K
四、可以做的實訓項目
1.DDC現場控制器安裝操作
2.DDC現場控制器設置操作
3.雙電源明備用監控系統控制
4.雙電源暗備用監控系統控制
5.低壓側供配電監控系統控制
6.環網供電監控系統控制
7.線路故障的判斷與處理
8.設備故障的判斷與處理
9.設計并安裝一個簡易應用系統

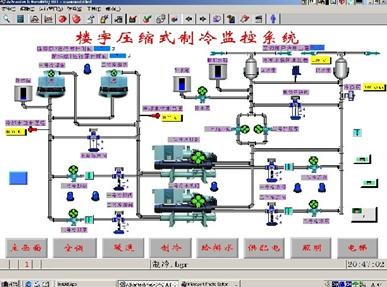

SB-L7型樓宇冷凍監控系統實訓裝置
一、樓宇冷凍監控系統實驗實訓裝置實訓功能：
樓宇冷凍監控系統實驗實訓裝置能進行各種冷凍冷卻水機組及監控系統控制操作的演示、DDC控制器的操作與編程、安裝與連接、水泵及各種傳感器的安裝與連接樓宇冷凍監控系統實驗實訓裝置，系統軟件的組態、配置與控制，系統軟件的組態、配置與控制，線路的設計與連接、故障的設置、判斷及排除等實驗和實訓，并可與樓宇自控系列中的其它設備聯網進行各種綜合實訓。
二、樓宇冷凍監控系統實驗實訓裝置組成：
樓宇冷凍監控系統實驗實訓裝置的控制部分全部采用實物，控制對象采用仿真模型，整個實訓裝置主要由DDC控制器、指示燈、組態軟件、配置軟件、控制軟件、專用管理電腦等組成。
三、樓宇冷凍監控系統實驗實訓裝置系統技術指標：
工作電壓：單相三線220V±5%50Hz
整機容量：＜300W
外型尺寸：150×70×180cm3
安全保護：具有漏電自動保護裝置
故障設置：具有故障設置系統
四、樓宇冷凍監控系統實驗實訓裝置實訓項目
一：壓縮式制冷監控系統的實訓
二：冷卻水系統的監控的實訓
三：一級冷凍水系統的監控的實訓
四：二級冷凍水系統的監控的實訓
五：水壓、水流和水溫等參數的測量
六：冷凍水泵的啟停、故障檢測操作
七：冷卻泵的啟停、故障檢測操作
八：冷卻泵的啟停、故障檢測操作
九：DDC現場控制器編程檢測操作
十：線路故障的判斷與處理
十一：設備故障的判斷與處理
SBKLY-22A樓宇空調監控系統實驗實訓裝置
一、樓宇空調監控系統實驗實訓裝置組成：
樓宇空調監控系統實訓裝置的系統全部器件均采用實物，整個實訓裝置主要由數字控制器、溫度控制器、傳感器、電表系列、電磁閥、變壓器、風閥驅動器系統等組成。
空調系統控制編程訓練而設計，各模擬量輸入信號（如溫度、壓力）均采用指針表顯示，并可根據需要用電位 器調節信號大小。同時模塊設計有可采用手動或自動 控制的模擬空調風機，冷水閥的開度信號也采用指針表顯示。
二、樓宇空調監控系統實驗實訓設備參數及性能：
1、樓宇空調監控系統實驗實訓裝置組成：
本系統全部器件均采用實物，整個實訓裝置主要由DDC數字控制器、溫度控制器、傳感器、濕度傳感器、防凍開關、壓差開關、冷/水閥、電表系列、電磁閥、變壓器、風閥驅動器系統等組成。
空調系統控制編程訓練而設計，各模擬量輸入信號（如溫度、壓力）均采用指針表顯示，并可根據需要用電位 器調節信號大小。同時模塊設計有可采用手動或自動 控制的模擬空調風機，冷水閥的開度信號也采用電度開度表顯示。
2、系統實訓功能：
能進行各種空調系統控制操作的演示、DDC控制器的操作與編程、新風機控制、溫、溫度傳感器的安裝與連接、水閥門驅動器的安裝與連接、風門驅動器的安裝與連接、壓差傳感器的安裝與連接、防凍開關的安裝與連接，系統軟件的組態、配置與控制，線路的設計與連接、故障的設置、判斷及排除等實驗和實訓，并可與樓宇自控系列中的其它設備聯網進行各種綜合實訓。
3、空調監控系統主要原理及包括功能：
(1)空調系統包括空氣處理設備、空氣輸送設備、空氣分布裝置、冷源和熱源、自動控制裝置。
(2)檢測功能：監視風機電機的運行/ 停止狀態；監測風機出口空氣溫、濕度參數；監測新風機過濾器兩側壓差；監視新風閥的開/ 關狀態。
(3)控制功能：控制風機的動/ 停；控制空氣-熱水換熱器水側調節閥使風機出口溫度達到設定值；控制干蒸汽加濕器閥門，使冬季風機出口空氣溫度達到設定值。
(4)護功能(對寒冷地區而言) ；冬季當某種原因造成熱水溫度降低或熱水停止供應時應關閉風機，并關閉新風閥門，以防機組內溫度過低凍裂空氣-水換熱器；當熱水恢復正常供熱時應能啟動風機打開新風閥恢復機組正常工作。
(5)集中管理功能；智能大樓機組附近的DDC 控制裝置通過現場總線與相應的中央管理機相連，于是可以顯示各機組啟/ 停狀態，送風溫、濕度、各閥門狀態值；發出任一機組的啟/ �？刂菩盘�，修改送風參數設定值；任一新風機組工作出現異常時發出報警信號。
三、空調監控系統的四大實訓。
1、樓宇四管制帶加濕無回風機空調系統的實訓
(1)送風機的運行監控
(2)送風機的壓差監視與作用
(3)送風的故障監視
(4)新風溫的監控與新風閥的關系變化
(5)室風濕變與室內濕度的送系變化與調節
(6)冷熱水閥與溫濕度的監控與調節
2、樓宇二管制帶加濕帶回風機空調系統的實訓
(1)監視送風機機的工作狀態，確定是處于＂運行＂或是＂停止＂；
（2）過濾網的監測：用微差開關即可監視新風過濾器兩則的壓差，以了解過濾器是否要求清洗﹑更換。
(2)送風溫度監控：由送風通道的溫度傳感器實測送風溫度，通過調節冷水閥開度， 使送風溫度控制在設定的范圍內，從而使室內的溫度保持相對恒定。
(3)送風濕度、回風溫濕度監視：實時監視送風濕度和回風溫濕度信號的變化。
(4)分析空調機系統中各類輸入輸出點的信號類型，完成空調系統實訓模塊 I/O 信號與直接數字控制器的硬件連接，并繪制出硬件連接圖。
(5)打開實訓裝置電源，開啟裝置中的計算機，啟動 DDC 編程軟件。
(6)根據監控原理，并按照硬件連接圖，使用編程軟件完成空調機監控程序的編寫。
(7)檢查軟件中硬件點分配是否與實際硬件連接圖一致？不一致，請在軟件中修改點的
(8)分配。
(9)將已仿真成功的空調機監控程序下載到直接數字控制器。
(10)用萬用表等測試各類信號的硬件是否正確？
(11)確定風機狀態，如風機處于"運行"狀態，調節送風溫度電位器，改變送風溫度
(12)模擬傳感器輸入信號，觀察并記錄冷水閥的開度變化情況。
(13)確定風機狀態，如風機處于"停止"狀態，調節送風溫度電位器，改變送風溫度
(14)模擬傳感器輸入信號，觀察并記錄冷水閥的開度變化情況。
(15)將過濾網壓差模擬開關撥向"故障"，觀察并記錄冷水閥的開度變化。
(16)調節送風和回風濕度電位器，改變送風和回風濕度模擬傳感器輸出信號，觀察 DDC
(17)實測送風和回風濕度信號的變化情況。
3、空調監控系統實訓三（樓宇帶加濕新風空調系統實訓）
(1)送風溫度監控：由送風通道的溫度傳感器實測送風溫度，通過調節冷水閥開度， 使送風溫度控制在設定的范圍內，從而使室內的溫度保持相對恒定。
(2)送風濕度、實時監視送風濕度濕度信號的變化。分析空調機系統中各類輸入輸出點的信號類型，完成空調系統實訓模塊 I/O 信號與控制器的聯接。
(3)直接數字控制器的硬件連接，并繪制出硬件連接圖。
(4)防凍開關的應用與監視。
(5)新風閥的調節，加小濕閥的調節與變化。
(6)系統的手自動監控與故障監控。
4、空調監控系統實訓四（樓宇無加濕新風空調系統實訓）
(1)送風機的運行監控
(2)送風機的壓差監控與作用
(3)送風的故障與監視
(4)防凍開關的作用與監視
(5)送風的溫度調節與監控
(6)冷熱水閥的控制與溫度間的變化。
新風閥與送風溫度的調節關系與監控。
四、設備系統系統技術指標：
1.工作電壓：單相三線220V±5% 50Hz
2.整機容量：＜300W
3.外型尺寸：150×70×180cm3
4.安全保護：具有漏電自動保護裝置
5.故障設置：具有故障設置系統
6.可擴展，可兼容
7.輸出，10點、IO/DO 輸入，12點AI/DI
8.信號方式；干觸點/0-20MA/0-10A/發10K
五、樓宇空調監控系統實驗實訓系統配置單
序號 | 名稱 | 規格型號 | 單位 | 數量 |
1 | 漏電開關 | DZ47LE32 10A 1P+N | 只 | 1 |
2 | 保險 | RT18-32含5A保險絲 | 只 | 1 |
3 | 指示燈 | 直徑16mm，圓頭 AC220V 紅 | 只 | 1 |
4 | 指示燈 | 直徑16mm，圓頭 DC24V 紅 | 只 | 2 |
5 | 指示燈 | 直徑16mm，圓頭 DC24V 綠 | 只 | 1 |
6 | 指示燈 | 直徑16mm，圓頭 DC24V 黃 | 只 | 1 |
7 | 鑰匙開關 | 直徑22mm，自鎖 | 只 | 1 |
8 | 開關電源 | 輸出DC24V/3A 12V/2A | 只 | 1 |
9 | 鈕子開關 | 小鈕子開關6腳 | 只 | 4 |
10 | 按鈕開關 | 直徑16mm，圓頭 自鎖 紅 | 只 | 3 |
11 | 旋鈕開關 | 直徑22mm，2檔 自鎖 | 只 | 5 |
12 | 透明中繼 | HH54P DC24V | 只 | 3 |
13 | 直流電壓表 | 99C1-15V | 只 | 6 |
14 | 電位器 | WTH118-1A 2W 10K | 只 | 5 |
15 | 電位器帽 | MF-A04 | 只 | 5 |
16 | 直流風機 | 60×60×25mm DC24V | 只 | 2 |
17 | DDC | DED-BA-E7501-2 | 只 | 1 |
18 | 通訊線 | 條 | 1 | |
19 | 壓差開關 | TEB930 20-200Pa | 只 | 1 |
20 | 液漲式溫控開關 | 三腳 -35℃-+35℃ | 只 | 1 |
21 | 比例積分溫控器 | SHUNFENG CONTROLS SF-8803 | 只 | 1 |
22 | 中央空調電動調節閥溫度傳感器 | SF-9104 | 只 | 1 |
23 | 電動閥執行器 | VA-3100-24 | 只 | 1 |
24 | 電動調節閥體 | DN32 | 只 | 1 |
25 | 電動二通閥 | DN20 AC24V | 只 | 1 |
26 | 電動風閥 | 4檔 口徑100 | 只 | 1 |
27 | 鈑金件 | 套 | 1 |
SBDT-I型四層消防培訓電梯教學模型(消防與考核型)
一、概 述
消防培訓電梯教學模型(消防與考核型)電梯教學模型是為了配合消防局電梯技能培訓、大中專院校、技校、職業學校、勞動就業培訓中心、電梯維修物業管理部門等有關電梯專業和工業自動化專業課程實驗演示，使更多的人能夠更好地了解電梯、使用電梯，培養出更多的電梯專業人才，適應電梯行業的發展需要，我公司經過深入探索研究，精心設計的。
參考圖片
消防培訓電梯教學模型(消防與考核型)本電梯是根據最常見的升降式電梯結構，采用透明有機材料制成，其結構與實際電梯完全相同，且?guī)缀蹙邆淞藢嶋H電梯的所有功能。為了便于教學，電梯大部分部件均是采用透明有機材料制成，使得電梯的內部結構一目了然；同時，電梯的運行過程，以及每個動作都十分明了，且可以反復實際動手操作。使學生能夠很直觀、透徹地了解、掌握電梯的結構及其動作原理，達到事半功倍的效果。解決了以往電梯教學中單純的理論教學方式或是參觀實際電梯時所帶來的不安全，無法全面了解其內部結構及運行過程等種種實際問題。
電梯的電氣控制系統采用可編程控制器 (PLC) 實現邏輯智能控制，交流變頻調速(VVVF) 驅動，其硬件構的組成及功能與實際電梯完全一樣。 具有自動平層、自動開門關門、順向響應轎廂內外呼梯信號、直駛、電梯安全運行保護以及電梯急停、慢上、慢下、照明、風扇等功能。且具有性能可靠、運行平穩、操作簡單、能耗低和便于教學等特點。
二、電梯的基本結構：
1、機房部分：包括曳引機、限速器、電磁制動器；
2、控制柜部分：總電源、控制電源、PLC可編程控制器、變頻器、 接線板等設備；
3、井道部分：包括導軌、對重裝置、緩沖器、限速器鋼絲繩張緊裝置、極限開關、平層感應器、隨行電纜等；
4、廳門部分：包括廳門、召喚按鈕廂、樓層顯示裝置等；
5、轎廂部分：包括轎廂、安全鉗、導靴、自動開門機、平層裝置、操縱廂、轎廂內指導燈、轎廂照明等�！�
轎廂轎門結構 凸輪式限速器
廳 門 雙楔漸進式安全鉗
三、電梯的基本功能
A. 超速安全保護系統
當電梯發生意外事故時，轎廂超速或高速下滑（如鋼絲繩折斷，轎頂滑輪脫離，曳引機蝸輪蝸桿合失靈，電機下降轉速過高等原因）。這時，限速器就會緊急制動，通過安全鋼索及連桿機構，帶動安全鉗動作，使轎廂卡在導軌上而不會下落。
B. 轎廂、對重用彈簧緩沖裝置
緩沖器是電梯極限位置的安全裝置，當電梯因故障，造成轎廂或對重蹲底或沖頂時（極限開關保護失效），轎廂或對重撞擊彈簧緩沖器，由緩沖器吸收電梯的能量，從而使轎廂或對重安全減速直至停止。
C. 門安全觸板保護裝置
在轎廂門的邊沿上，裝有活動的安全觸板。當門在關閉過程中，安全觸板與乘客或障礙物相接觸時，通過與安全觸板相連的聯桿，觸及裝在轎廂門上的微動開關動作，使門重新打開，避免事故發生。
D. 上、下限位開關：
在電梯井道的上、下端部安裝此開關，并且安裝在上、下極限開關之內，起目的在于保護較箱不超出此范圍，如果超出上限位或下限位，則電機自動停止，不在工作，跟上、下極限開關區分在于此開關不會掉電。
E、廳門自動閉合裝置
電梯層門的開與關，是通過裝在轎門上的門刀片來實現的。每個層門都裝有一把門鎖。層門關閉后，門鎖的機械鎖鉤嚙合，此時電梯才能啟動運行。
F層門連鎖開關：
當所有層的門都關閉時，電梯可以升降，若有一層的層門開著，電梯即不能運行。
G. 終端極限開關安全保護系統
在電梯井道的頂層及底層裝有終端極限開關。當電梯因故障失控，轎廂發生沖頂或蹲底時，終端極限開關動作，發出報警信號并切斷控制電路，使轎廂停止運行。
四、消防電梯功能及使用方法
（一）消防電梯的功能
根據國家規范，將消防電梯的功能設計為：消防電梯與客（或貨）用電梯兼用的，當發生火災時，受消防控制中心指令或首層消防隊員專用操作按鈕控制進入消防狀態的情況下，應達到：
1、電梯如果正處于上行中，則立即在最近層停靠，不開門，然后返回首層站，并自動打開電梯門。
2、如果電梯處于下行中，立即關門返回首層站，并自動打開電梯門。
3、如果電梯已在首層，則立即打開電梯門進入消防員專用狀態。
4、各樓層的叫梯按鈕失去作用，召喚切除。
5、恢復轎廂內指令按鈕功能，以便消防隊員操作。
6、關門按鈕無自保持功能。
（二）、消防電梯的使用方法的使用方法
1、消防人員到達首層的消防電梯前室（或合用前室）后，首先用隨身攜帶的手斧或其他硬物將保護消防電梯按鈕的玻璃片擊碎，然后將消防電梯按鈕置于接通位置。因生產廠家不同，按鈕的外觀也不相同，有的僅在按鈕的一端涂有一個小"紅圓點"，操作時將帶有"紅圓點"的一端壓下即可；有的設有兩個操作按鈕，一個為黑色，上面標有英文"OFF"，另一個為紅色，上面標有英文"ON"，操作時將標有"ON"的紅色按鈕壓下即可進入消防狀態。
2、電梯進入消防狀態后，如果電梯在運行中，就會自動降到首層站，并自動將門打開，如果電梯原來已經停在首層，則自動打開。
3、消防人員進入消防電梯轎廂內后，應用手緊按關門按鈕直至電梯門關閉，待電梯啟動后，方可松手，否則，在關門過程中如松開手，門則自動打開，電梯也不會啟動。有些情況，僅緊按關門按鈕還是不夠的，應在緊按關門按鈕的同時，用另一只手將希望到達的樓層按鈕按下，直到電梯啟動才能松手。
(三)、消防迫降
消防迫降是只電梯有消防部門控制進行遠程迫降，在這教學模型中我們做出應一個開關或用一個繼電器給所需單位使用。
五、主要技術參數
1. 輸入電壓：AC 220±7% 50HZ
2. 外型尺寸：寬1000mm×深700mm×高2200mm
3. 層站形式：客梯(四層四站四門)
4. 控制方式：可編程控制器(PLC)調壓調速調頻(VVVF)集選控制。
5. 結構形式：四層站
6. 可編程控制器（PLC）：型 號：三菱FX3U-64MR-ES-A 輸入電壓：AC 220V 50HZ 輸入輸出點數：64點輸出方式：繼電器輸出
7. 變頻調速器：型 號：三菱FR-D720S-0.4 輸入電壓：AC 220V 60HZ 額定電流：2.5A 功 率：0.4KW
8. 曳引機：速比：15 ：1 模數：1.5（蝸輪減速器）
9. 拖動電機：型號：JW5622 功率：180W 轉速：2800r/min
10、電梯外框材料：采用工業鋁材
11、電梯底座材料：采用1.2mm厚冷軋板制作，焊接而成，采用靜電噴塑美觀大方。
12、電梯底部裝有萬向輪方便移動。
六、智能考核裝置描述
1.配備智能化故障設置和考核系統：
教師操作設備故障時，需采用此智能考核系統。
控制器由操作單元、故障單元兩部分組成。
操作單元電路板（與顯示屏一體）、鍵盤。
操作單元采用多重保護設計；雙電源直流 12V 輸入； 128X64LCD 顯示；32 路繼電器控制；
操作單元可以不聯網進行脫機考核；可以自動評分；
2.主要有以下操作功能：
（1）學生入口：學生解除故障時使用，可以查詢考核剩余時間。
(2) 教師入口：設置故障、解除所有故障、設置考核時間、修改登錄密碼、設置設備號。教師入口需要登錄密碼。
（3）分數查詢：查詢學生的當前得分情況。
（4）學號查詢：查詢教師通過計算機設置的學號。
（5）考核時間開始：用于教師設置完畢考核時間后，考核開始倒計時。
故障單元有32個故障點，繼電器的觸點參數：10A/24VDC 、7A/240VAC 。通過排線與操作單元連接。
3、軟件操作簡單、使用方便，主要有以下功能：
(1) 編輯、發布所有設備的所有故障
(2) 清除設備的所有故障
(3) 設置故障
(4) 設置考核時間
(5) 提取、查詢所有設備的所有故障解除情況。
(6) 登錄密碼修改
七：四層透明仿真教學電梯配置清單
|
序號 |
名 稱 |
單位 |
數量 |
備 注 |
|
1 |
電梯井道 |
臺 |
1 |
|
|
2 |
三菱FX3U-64MR型可編程控制器 |
套 |
1 |
安裝在電氣控制板上 |
|
3 |
三菱FR-D720S-0.4型變頻器 |
只 |
1 |
安裝在電氣控制板上 |
|
4 |
到層提示電鈴 |
個 |
1 |
安裝在電氣控制板上 |
|
5 |
曳引電動機 |
臺 |
1 |
安裝在電梯架頂部 |
|
6 |
蝸輪減速器（15:1） |
臺 |
1 |
安裝在電梯架頂部 |
|
7 |
連軸器 |
只 |
1 |
安裝在電梯架頂部 |
|
8 |
電磁制動器 |
只 |
1 |
安裝在電梯架頂部 |
|
9 |
曳引輪 |
只 |
1 |
安裝在電梯架頂部 |
|
10 |
導向輪 |
只 |
2 |
安裝在電梯架頂部 |
|
11 |
限速器 |
只 |
1 |
安裝在電梯架頂部 |
|
12 |
旋轉編碼器 |
只 |
1 |
安裝在電梯架頂部 |
|
13 |
導軌 |
條 |
4 |
安裝在井道上 |
|
14 |
對重裝置 |
個 |
1 |
安裝在導軌上 |
|
15 |
重塊 |
塊 |
|
若干 |
|
16 |
彈簧緩沖器 |
只 |
2 |
安裝在電梯底座坑里 |
|
17 |
綱絲索 |
根 |
5 |
安裝在井道中 |
|
18 |
限速器鋼索張緊裝置（重塊） |
個 |
1 |
安裝在電梯底座上 |
|
19 |
超載裝置 |
套 |
1 |
安裝在轎廂頂部 |
|
20 |
隨行電纜 |
條 |
1 |
安裝在井道中 |
|
21 |
永磁感應器 |
只 |
1 |
安裝在井道中 |
|
22 |
樓層召喚盒 |
塊 |
4 |
安裝在各樓層外部 |
|
23 |
轎廂內操縱盒 |
塊 |
1 |
安裝在電梯底座外部 |
|
24 |
樓層顯示屏 |
個 |
5 |
安裝在各樓層及側面外部 |
|
25 |
層門機構 |
扇 |
4 |
安裝在各樓層外部 |
|
26 |
轎廂 |
只 |
1 |
安裝在導軌上 |
|
27 |
安全鉗 |
對 |
2 |
安裝在轎廂架底部 |
|
28 |
導靴 |
只 |
2 |
安裝在轎廂架頂部 |
|
29 |
門機裝置 |
套 |
1 |
安裝在轎廂上 |
|
30 |
照明燈 |
只 |
1 |
安裝在轎廂一側 |
|
31 |
風扇 |
只 |
1 |
安裝在轎廂背部 |
|
32 |
電氣控制板 |
塊 |
1 |
安裝在電梯架一側 |
|
33 |
報警蜂鳴器 |
只 |
1 |
安裝在電氣控制板上 |
|
34 |
DC 12V電源板 |
塊 |
1 |
安裝在電氣控制板上 |
|
35 |
交流接觸器 |
只 |
1 |
安裝在電氣控制板上 |
|
36 |
漏電脫扣器 |
只 |
1 |
安裝在電氣控制板上 |
|
37 |
接線板 |
塊 |
1 |
安裝在電氣控制板上 |
|
38 |
極限開關（上、下） |
只 |
4 |
安裝在井道上、下部 |
|
39 |
內六角扳手（M2、M3、M5、M6）、 |
只 |
各1只 |
工具 |
|
40 |
活扳手150mm |
把 |
1 |
工具 |
|
41 |
軸用擋圈鉗 6# |
只 |
1 |
工具 |
|
42 |
尖嘴鉗 |
只 |
1 |
工具 |
|
43 |
十字螺絲刀Φ3、Φ6 |
只 |
1 |
工具 |
|
44 |
一字螺絲刀Φ3、Φ6 |
只 |
1 |
工具 |
|
45 |
502膠水 |
瓶 |
1 |
工具 |
|
46 |
常用螺釘 |
枚 |
若干 |
工具 |
|
47 |
微動開關 |
只 |
4只 |
工具 |
|
48 |
毛巾 |
條 |
1 |
工具 |
|
49 |
變頻器使用手冊 |
冊 |
1 |
工具 |
|
50 |
三菱PLC連接線 |
條 |
1 |
工具 |
|
51 |
旋轉編碼器使用說明書 |
冊 |
1 |
工具 |
|
52 |
教學電梯使用說明書 |
冊 |
1 |
工具 |
|
53 |
考核器 |
臺 |
1 |
|
SBGPS-01A給排水監控系統
給排水實驗室設備隸屬土木與水利工程學院，主要從事給排水相關專業實驗教學、科研實踐等活動。本科實驗教學，大學生創新實踐項目，研究生課題，及部分科研項目。上海碩博從事給水排水
給排水專業教學實訓設備生產、實驗及科研，給排水實驗室設備，為給排水及相關專業的實驗教學及科研活動提供了便利條件。
一、系統概述
現在社會智能化建筑大多都是高層建筑，如何規范、合理、安全可靠的給水和排水，實現給排水系統智能化成為樓宇智能化的一個重要課題。設計科學、合理的給排水系統不僅能滿足人們生產生活用水的不同要求，而且能最大程度的節省電力和水資源。
給排水監控系統是根據智能樓宇建筑設計規范，結合我國當前智能化建筑發展的需求精心設計的綜合實踐系統。本系統采用實物式設計，利用現代傳感器技術以及工控技術，系統穩定可靠，結構合理清晰，可為示教與實踐創造更多有利條件。
二、系統結構
給排水監控系統共包括4個部分：恒壓供水系統、供熱/暖系統、氣壓供水系統和水泵水箱聯合供水系統。通過控制電柜和手閥，可以實現系統之間的相互切換以進行不同的實踐項目。
恒壓供水系統：通過控制主機進行計算處理，由變頻器調節調速水泵的轉速，以達到恒壓供水的要求；
供熱/暖系統：供熱/暖系統包括供熱水和供暖氣兩部分，通過手閥的轉換可以進行切換
氣壓供水系統：利用封閉式彈性隔膜氣壓水箱等設備，采用壓力給水來滿足建筑物的供水需求。
水泵水箱聯合供水系統：分為水泵直接供水系統和水箱供水系統兩個部分，通過手閥的轉換可以進行切換
尺寸：3000mm×5000mm×3000mm（長×寬×高）
