通用電子實驗與電子技能實訓考核實驗室設備

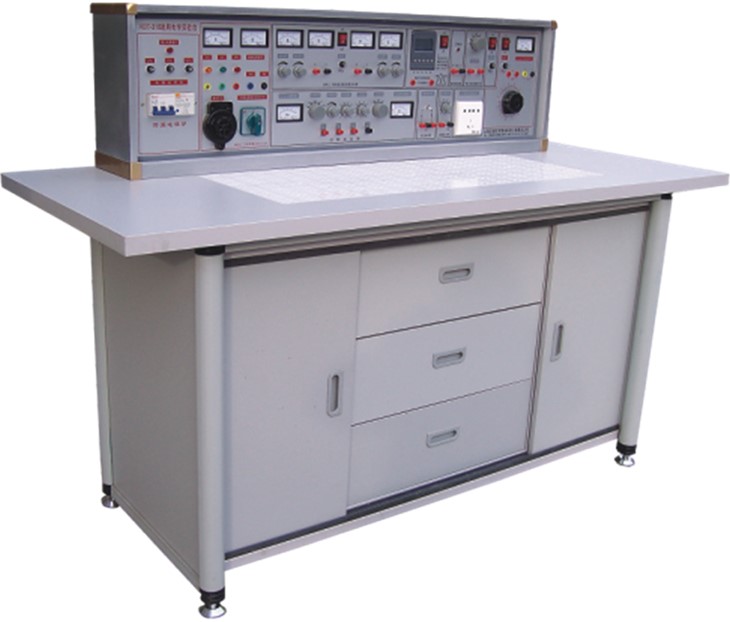

SB-745E通用電子實驗與電子技能實訓考核實驗室設備

電子實驗與電子技能實訓考核實驗室設備本產品是電子實驗與電子實訓與考核有機的結合，做到資源共享一室多用，減少實驗實訓指導教師和教室。采用德國職業教育先進的實驗方法；利用九孔通用萬能實驗底板和分立式透明元件盒靈活地組合實驗，元器件可重復利用，實驗方便，動腦動手能力強。

電子技能實訓科目改革傳統實驗實訓教學模式，通過基本操作技能和二十幾類實用新型電路的制作、調試，使學生掌握電子產品的制作調試，學會閱讀電路原理圖和PCB圖，熟悉常用電子元器件的選擇、測試，掌握焊接和電路組裝工藝技能（設備中配置二十幾套實訓電路板和相應元器件），并能處理安裝調試過程中出現的問題。實訓電路中涵蓋開關、音頻、信號發生、計數、譯碼、顯示、測量、控制等內容。

一、電子實驗與電子技能實訓實驗臺及操作桌結構：

1.電子實驗臺外殼尺寸：123×35×20cm 　　

2.三相保險座　　

3.三相電源輸入指標

4.總開關:實驗臺電源總開關,帶漏電、過載保護

5.試驗按鈕：試驗漏電開關漏電功能　　

6.電源輸入指示1只　　

7.電源輸出指示3只(紅、綠、黃三色) 　　

8.交流電壓表：指示輸出線電壓　　

9.電壓轉換開關：與電壓表配合使用，監示輸出線電壓的大小與對稱情況　　　

10.接線座5只：A單元三相四線及地線輸出　　

11.電流表W相電流輸出指示　

12.四插座：A單元三相四線電源輸出

13、接線座2只：B單元交流低壓電源輸出

14.電表(2A)：B單元交流電流指示　　

15.旋鈕：B單元3-24V交流低壓選擇輸出　　

16.開關：C單元雙路直流穩壓電源開關 　　

17.旋鈕：C單元雙路Ⅰ路穩流調節 　　

18.旋鈕：C單元雙路Ⅱ路穩流調節 　　

19.接線座2只：C單元Ⅰ路直流穩壓輸出。

20.保險座：C單元雙路穩壓電源保險　　　　　

21.電表4只：雙路穩壓電源電壓、電流指示　

22.接線座：D單元直流5V穩壓輸出　　

23.電表：D單元電流0.5V輸出指示　　

24.開關1：控制各低壓交流電、信號源　　

25.開關2：控制E單元交直流調壓電源　　　

26.電表：E單元交流電壓輸出指示27.接線座4只：E單元交流、直流輸出口

28.旋鈕：E單元0～240V電壓調節

29.插座：G單元220V輸出插座

30.旋鈕：音頻功率放大器音量調節

31.接線座2只：音頻信號輸入

32.按鈕：單次脈使能開關

33.接線座3只：單次脈沖輸出口

34.電表：函數發生器正弦波輸出電壓指示

35.旋鈕：正弦波輸出三級衰減幅度粗調

36.旋鈕：正弦波輸出口

37.接線座：正弦波輸出口

38.旋鈕：矩形波輸出幅度調節

39.接線座：三角波輸出口

40.旋鈕：函數信號發生器頻率細調

41.接線座：矩形波輸出口

42.旋鈕：函數信號發生器五級頻率粗調

43.電表：函數發生器輸出頻率指示

44.實驗桌面尺寸：160×70cm

45.智能型多功能交流電路測量電表：能同時測量工作電路中電流I、電壓U、功率Kw、電能Kwh、工作時間T，八位液晶顯示。

46.儲存板：放置元件盒

47.左儲存柜：放置儲存板（帶門鎖）

48.抽屜：放置常用工具

49.右儲存柜：放置儲存板（帶門鎖）

50.通用電路板：規格35×90cm，元件盒在其上任意拼插進行實驗。

二、電子實驗與電子技能實訓實驗臺主要技術指標：

1、輸入工作電源：三相四線

2、輸出電源及信號

A單元：三相四線

B單元：交流3、6、9、12、15、18、24V

C單元：雙路恒流穩壓電源（具有過載及短路保護功能），二路輸出電壓都為0～30V，內置式繼電器自動換檔，由多圈電位器連續調節，使用方便。輸出最大電流為2A，具有預設式限流保護功能。

電壓穩定度：<10-2 負載穩定度：<10-2紋波電壓：<5mv

D單元：直流穩壓5V，電流0.5A

E單元：交直流電壓0～240V連續可調，電流2A

F單元：220V電壓輸出，供外接儀器使用。

3、單次脈沖源：每次可輸出一對正負脈沖

4、函數信號發生器（正弦波、三角波、矩形波）

1.頻率范圍：5HZ-550KHZ分五個頻段

2.頻率指示：由HZ表直接讀出

3.電壓輸出范圍：

正弦波5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V

三級衰減：0db、20db、40db具有連續細調

矩形波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V，幅度連續可調

三角波：5HZ-550KHZ>１V

5、音頻功率放大器：輸入音頻電壓不低于10mv，輸出功率不小于1W，音量可調，內有喇叭，用于放大器電路擴音，也可作信號尋跡儀器使用。

6、智能型多功能交流測量電表：精度1.0級，能同時測量電路電流I、電壓U、功率Kw、電能Kwh，工作時間T，八位液晶顯示。

7、漏電保護：漏電動作電流 30mA。

8、絕緣電阻：>5MΩ。

三、結構與配備（以二十四座為例）

（一）實驗桌：學生實驗桌12張，一桌二座，實驗桌外形尺寸為160×70×80cm。桌子中央配置九孔電路插板，電路板注塑而成，表面布有九孔成一組相互聯通的插孔，元件盒在其上任意拼插成實驗電路。元件盒盒體透明直觀，內裝電阻、電容、電感、二極管、三極管、場效應管、可控硅等元件來完成原理實驗。內裝元件一目了然，盒蓋印有永不褪色元件符號，線條清晰美觀。盒體與盒蓋采用較科學的壓卡式結構，維修、拆裝方便。實訓項目由二十幾套實訓電路板和相應元器件來完成。每張操作桌配有一粒膠皮板，保護通用電路板和桌面(如需要在桌上放置電動機，焊接等) 桌子下部是元器件儲存柜，放置實驗元件、器材、工具等。

（二）、示教控制臺：1臺示教臺，分別控制、學生實驗臺的電源，通用電路板演示屏立在實驗臺上，尺寸：160×70mm。用于講解、演示。

★4、機床電氣實訓仿真軟件（正版軟件，投標文件中提供著作權證書和逐條演示一下內容）

以三維仿真交互技術和三維動畫視覺表現及多媒體數字技術為核心，能進行三維電路分析、電氣電路模擬電路考核、綜合技能虛擬實訓、電氣基礎訓練、元器件識別檢測。

1）軟件包含不少于12種常見機床電路，包含 M7130K平面磨床； M7120型平面磨床；C6140普通車床； C6150普通車床；C650-2 ；Z35搖臂鉆床； Z3040B搖臂鉆床；Z3050鉆床； X62W萬能銑床；T68臥式鏜床；M1432萬能外圓磨；KH-20/5t 橋式起重機。

2）每個機床電路包含：①結構組成②器件認識③原理介紹④接線練習⑤故障檢查⑥習題練習⑦書寫和清除功能。

3）結構組成菜單為介紹各種機床的結構組成；器件認識介紹各機床電路的執行元件接觸器熱繼電器和機床運動指令元件如按鈕，十字開關等元件的作用；原理介紹展示各機床電路原理圖，可對機床電路原理圖進行控制操作，對線路接通時的狀態用不同顏色區別，操作開關等原理圖符號相應的執行器件進行動作原理仿真；接線練習可以進行模擬真實機床電路器件進行示教接線、實訓接線考核和一鍵連接所有線路，連接完成可進行機床電路運行仿真；故障檢查每種機床設有不同故障，根據不同故障現象用模擬萬用表進行故障檢查，確定故障點系統會進行提示，鼠標右鍵恢復故障完成機床電路排故訓練；習題練習可進行12種機床電路知識書面考試練習，答題完畢系統自動進行評判；書寫和清除功能用于教師示教功能，可在屏幕上進行標注提示，清除功能為清除屏幕標注。

★5、動態云故障分析考核系統軟件（整個系統配置1套，正版軟件，投標現場提供著作權證書原件和逐條演示以下內容）

整個系統軟件能完成對設備的單機考核，網絡云考核，考場監考，設備監控，信息采集，數據處理。

單機考核，在設備無網絡連接時，老師可以通過登錄密碼輸入登錄老師界面進行，考核時間、設備信息、考核項目、設置故障點、設備使用權限的設置，完成考核相關信息的設置，返回到學生登陸界面，學生上機，輸入學號即可開始考核，考核完成考核結果數據會自動保存在歷史數據內，可利用U盤導出考核數據。

網絡云考核，在設備與英特網連接好后，監考人員可以通過網絡APP或二維碼掃描進入控制界面，進行同單機考核的設置，設置完成后，即可通知學生利用手機掃描登陸二維碼，輸入學號，開始進行考核，考核開始監考人員可以通過聲像界面對考核人員進行監考。

設備監控，當設備使用過程中出現異常，聯網設備會向綁定人員進行微信或郵箱進行報警提示設備異常，遠程可實現對設備的電源控制，及時斷開設備電源。

1）技能考核模塊

本模塊將物聯網技術運用于實驗室考核并將數據上傳至云平臺，進行海量數據存儲，并提供豐富的數據分析工具方便更加準確的掌握數據與分析數據，具有以下功能。

（1）數據云系統上傳

通過TCP/IP協議，及網絡連接界面實現與專業教學設備云后臺連接。

（2）考核歷史數據

通過歷史數據窗口，對考核結果的歷史查詢。實現對不同時間考核的學員的學號、姓名、發題數、答題數、考核設置時間、考核用時的數據信息按制定時間或最近的時間等方式進行查詢。也可以清楚存盤的歷史數據。可通過U盤實現對數據的導出，導出數據可通過excel打開，編輯。數據的存儲方式是通過考核結束進行保存的，避免了數據過多，在后期處理起來非常的簡潔。

（3）老師登陸界面

通過輸入權限密碼，進入老師窗口。該窗口可設置，考試時間、設備號、所有故障的清除、設備電源權限、4個考核類型的故障設置窗口（可按實際需求進行設置如高級、中級、初級，或是考核項目1、項目2等）、密碼設置、云組態登陸二維碼。

（4）動態設題界面

目前設置為4個項目窗口（可根據需求擴充），每個窗口可根據需求進行相應設置，如直接在線路原理圖上實現故障設置或開關量的設置。開關量設置目前為24路，可按需求進行擴展。故障發布功能，按下故障發布，改項目就會在學生考核界面顯示，和出現，達到發題的目的。

（5）學生信息登陸

可通過該界面實現對學生學號、姓名的登陸，學號及姓名支持6位數學號及39位學生信息登記，可根據需求進行擴展.

（6）實時信息查詢

通過點擊窗口對應查詢信息，可對設備號、考核時間、考核分數進行查詢。

（7）學生開始界面

考核人員可通過掃碼二維碼登陸，也可通過點擊登陸，輸入學號登陸界面進入學生窗口。

（8）考核界面

輸入學號后進入考核界面，當老師通過單擊或者網絡設題后，左上角顯示目前考核項目名稱同時答題窗口顯示有答題項目。窗口同時顯示，登陸的學號，考核剩余時間，完成答題數量，考核說明。點擊考核開始，開始考核，考核剩余時間開始計時，當計時完成也會交卷結束。點擊答題窗口進入答題界面。

（9）動態答題界面

界面顯示線路原理圖或故障點，在原理圖界面可在對應的線路上點擊查明故障，實現考核，答題界面和設題界面原理圖相同，當答題數等于設題數時交卷結束考核�？己藭r可返回考核界面查看考核剩余時間。當原理圖過大時可通過點擊原理圖對應位置實現放大窗口實現清晰線路來答題。

2）云故障考核功能模塊

（1）學生通過掃碼現場二維碼實現學號登陸，進入考核界面。

（2）教師遠程監考功能，考核現場實時圖像監控及現場聲音播放。

（3）信息顯示設備連接狀態，考核信息查詢。

（4）控制：設置考核故障點，可以設置24路故障，可根據實際需求添加128路�？稍O(shè)置考核時間，考核項目。

（5）設備電源使用權限管理，只有給了權限設備才能上電，或者考核結束設備自行斷電。

（6）歷史數據：顯示學號、分數、設備號、考核時間的歷史數據，可按時、天、月進行查詢歷史數據曲線，以及歷史數據表格，可表格數據導出處理。

（7）數據報表：可根據起止時間、時間間隔、數據類型進行生成數據表格，表格可以導出excel。

（8）設備報警：通過物聯網將報警信號上傳到云平臺，通過云平臺向設置的微信推送報警信號。

（9）設有考核完成指示，及故障清除功能。

（三）、電子實驗與電子技能實訓實驗臺，學生實驗桌和示教臺上各配備1臺。

（四）、器材配備：

MF-500萬用表13只，數字萬用表13只，臺鉆1臺，電烙鐵及烙鐵架25套，微型手槍鉆1臺，放置臺鉆桌1張，13套尖嘴鉗，斜口鉗，螺絲刀，扳手，鑷子等工具，敷銅板13片，初步焊接通用線路板及組件13套，13×22套電子技能實訓考核組件（包括特制線路板及相應元器件），雙門立柜2個，13套實驗所需的電阻，電位器，二極管，三極管，場效應管，集成，可控硅，傳感器，邏輯電平開關，通用集成座等，學生凳25張。

元件名稱	型號	數 量	備注
電阻	5.1Ω	2	1/2W
電阻	51Ω	1	1/2W
電阻	100Ω	3	1/8W
電阻	150Ω	1	1/8W
電阻	200Ω	1	1/8W
電阻	300Ω	2	1/8W
電阻	470Ω	1	1/8W
電阻	510Ω	2	1/8W
電阻	820Ω	2	1/8W
電阻	1K	3	1/8W
電阻	1.5K	1	1/8W
電阻	2K	2	1/8W
電阻	2.4K	3	1/8W
電阻	2.7K	1	1/8W
電阻	3.3K	3	1/8W
電阻	3.9K	1	1/8W
電阻	4.7K	2	1/8W
電阻	5.1K	1	1/8W
電阻	6.8K	2	1/8W
電阻	10K	4	1/8W
電阻	13K	1	1/8W
電阻	20K	2	1/8W
電阻	39K	1	1/8W
電阻	51K	1	1/8W
電阻	100K	2	1/8W
電阻	200K	1	1/8W
電阻	1M	1	1/8W
電阻	10M	1	1/8W
電位器	470Ω	1	1/2W
電位器	1K	2	1/2W
電位器	10K	2	1/2W
電位器	22K	1	1/2W
電位器	100K	1	1/2W
電位器	470K	1	1/2W
電解電容	1UF	1	16V
電解電容	10UF	3	16V
電解電容	47UF	3	16V
電解電容	220UF	1	35V
電解電容	470UF	1	35V
瓷片電容	300P	1	63V
瓷片電容	1000P	2	63V
瓷片電容	0.01UF	2	63V
瓷片電容	0.1UF	1	63V
瓷片電容	0.47UF	1	63V
音頻輸入變壓器		1
音頻輸出變壓器		1
變壓器	220/6V.6V	1	8W
電感	8Ω	1
電感	390UH	1
二極管	4007	4
二極管	2AP9	1
發光二極管		2
穩壓二極管	2CW54	2
穩壓二極管	2CW76	1
晶振	10M	1
場效應管	3DJ6	1
單結 管	BT33	1
晶閘管	KP1	2
三極管	3DG6	2
三極管	3DG12	1
三極管	3AX31	2
三極管	3DA1	1
三端穩壓	7805	1
指示燈(信號燈)	6V 0.1A	1
開關		4
喇叭	8Ω/0.2W	1
繼電器	6V	1
音樂集成	4V	1
電平開關和邏輯電平指示		1
集成座	14腳	2
集成座	16腳	1
集成運放	UA741	2
定時器	NE555	1
TTL與非門	74LS00	1
TTL非門	74LS04	1
TTL與門	74LS08	1
TTL與非門	74LS20	1
TTL或門	74LS32	1
譯碼器	74LS42	1
TTL觸發器	74LS74	1
七段譯碼器	74LS247	1
全加器	74LS283	1
CMOS或非門	CD4002	1
共陽數碼器	546R	1
直流電表	10MA	1
直流電表	200MA	1
直流電表	1V	1
直流電表	15V	1
直流電表	±100UA	1

元件名稱	型號	數 量	備注
電阻	0.5Ω	1	1W
電阻	1Ω	1	1W
電阻	36Ω	1	1W
電阻	220Ω	1	1/2W
電阻	470Ω	1	1/2W
電阻	750Ω	1	1/2W
電阻	1K	1	1/2W
電阻	1.2K	1	1/2W
電阻	1.8K	1	1/2W
電阻	2K	1	1/2W
電阻	2.7K	1	1/2W
電阻	3K	1	1/2W
電阻	5.6K	1	1/2W
電阻	6.8K	1	1/2W
電阻	8.2K	1	1/2W
電阻	24K	1	1/2W
電阻	47K	1	1/2W
電阻	39K	1	1/2W
電阻	100K	1	1/2W
電阻	150K	1	1/2W
瓷片電容	0.01UF	1	63V
電解電容	220UF	1	63V
二極管	2AP9	1
三極管	9013	2
三極管	9012	6
通用線路板及組件			1套
印刷線路板制作配件：敷銅板、毛筆、鉛筆、復寫紙、油漆			各1
三端集成穩壓直流電源的制作組件			1套
串聯型直流穩壓電源的制作組件			1套
低頻信號電壓放大器的裝配與測試組件			1套
具有負反饋信號放大器電路的制作與調試組件			1套
文氏橋振蕩器的焊接與調試組件			1套
電池電壓監視電路的制作與調試組件			1套
模擬“知了”電子電路的制作與實訓組件			1套
實用聲控、光控節電照明燈的制作與實訓組件			1套
語音報警喇叭的制作與實訓組件			1套
邏輯測試器的制作和測試組件			1套
正負脈沖信號發生器的制作與測試組件			1套
水位報警器電路的制作與測試組件			1套
