電機拖動實訓裝置，主要面向電機控制與維修專業，能夠完成普通電機的裝調、維修、實驗及控制電機的操作等實訓任務，可同時滿足中職、高職的課程需要。另外在課余時間，還可以面向社會，為下崗職工、農村轉移勞動力提供培訓服務，也可以面向社會準備參加電機維修及電機控制專業技能考核和職業技能鑒定提供培訓服務。
電機拖動實訓室設備,近幾年，學校不斷發展，學生人數不斷增多，同時隨著人才培養規格及要求的不斷提高，電機維修實訓室已經不能滿足我系的教學需要，主要表現在：教學設備投入跟不上專業的發展需求，存在學生多，設備少的問題。

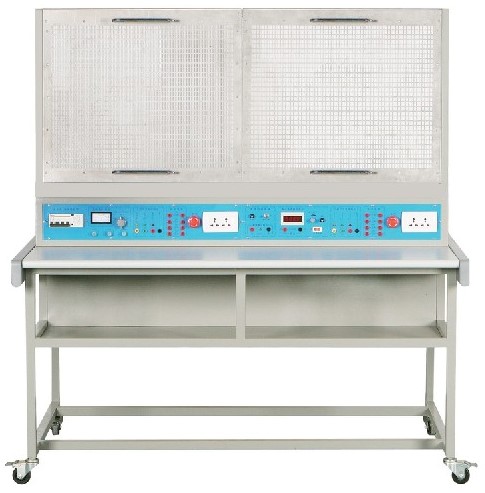

SBWXK-01D型電機拖動實訓設備 、
一、概 述
電機拖動實訓裝置主要由實訓桌和網孔板組成，學生通過實訓線路進行元器件的布局，安裝接線全部由學生自行完成，培養學生的動手能力和操作技能。實訓項目可自行確定，選擇相應的元器件來完成實訓項目，也可作為電工考證設備使用。
二、特 點
1.電氣控制線路元器件都裝在網孔板上，操作方便、更換便捷，可擴展功能或開發新實訓
2.操作臺只需三相四線的交流電源即可投入使用，占地面積小，節約用房、減少基建投資
3.設有電壓型漏電保護器和電流型漏電保護器，確保操作者的安全；各電源輸出均有監示及短路保護等功能，各測量儀表均有可靠的保護功能，使用安全可靠
4.實訓臺為單面雙人座，即可以二個學生同時進行實訓，電源獨立互不干擾
5.網孔板為掛件式，采用1.5mm厚的鋼板，網孔板的尺寸為600*700mm2,孔大小為5*10
三、技術參數
1.輸入電壓：三相四線～380V±10% 50HZ
2.工作環境：環境溫度范圍為-5℃～+40℃ 相對濕度＜85%（25℃）海拔＜4000m
3.裝置容量：＜1.5kVA
4.外形尺寸：1430mm×680mm×1600mm
四、基本配置
|
實訓臺提供線電壓380V和相電壓220V兩種電源、單相電源插座、交流電壓、電流表 |
|||||
|
1. 交流儀表 |
|
|
|
|
|
|
(1) 交流電壓表：0～500V帶鏡面交流電壓表二只，精度1.0級 |
|||||
|
(2) 交流電流表：0～5A帶鏡面交流電流表二只，精度1.0級，具有超量程報警、指示、切斷總電源等 |
|||||
|
2. 實訓臺設有兩組電源通過啟、停按鈕控制電源的輸出，并設有急停按鈕。電源輸出設有短路保護 |
|||||
|
3.網孔板 |
|
|
|
|
|
|
每個工位提供一張網孔板（2張），尺寸660mm*600mm。 |
|||||
|
4.實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板、結構堅固，造型美觀大方,桌子左右各設有兩個抽屜（帶鎖），下部配置元件柜。 |
|||||
5.電氣類實訓室安全教育仿真軟件共配1套
■安全用電常識
1．人體觸電的方式：單相觸電、兩相觸電、跨步電壓觸電、懸浮電路觸電。
2．安全防護措施：預防直接觸電的措施、預防間接觸電的措施、個人防護用品的使用。
3．保護接地與保護接零：保護接地、保護接零。
4．觸電現場急救措施：使觸電者盡快脫離電源、判斷觸電者傷害程度、對不同情況的救治。
■常用電工工具
1．通用電工工具：測電筆、螺絲刀、鋼絲鉗、活絡扳手、電工刀、鑷子。
2．線路裝修工具：沖擊電鉆、管子鉗、剝線鉗、緊線器、彎管器、切割器具、套絲器具。
3．設備裝修工具：拉具、噴燈、梯子。
■常用導線的連接
1．線頭絕緣層的剖削：塑料硬線、塑料軟線、塑料護套線、花線、塑套軟線、漆包線。
2．導線線頭的連接：單股銅芯導線、股銅芯導線、鋁導線。
3．線頭與接線樁的連接：針孔式接線樁、平壓式接線樁、瓦型接線樁。
4．線頭絕緣的恢復：絕緣材料、包纏方法、熱縮管。
四、適用范圍
各類院校電工電子實驗教學中心、實訓中心、基地、電工電子實驗室、實訓室。
五、實訓所需元器件清單（每臺配置清單）
|
序號 |
名 稱 |
型號與規格 |
數量 |
備注 |
|
1 |
日光燈管套件（鎮流器） |
10W |
1套 |
|
|
2 |
空氣開關 |
DZ47-63LE4P5A |
1只 |
|
|
3 |
保險絲座 |
RT18-32/3P |
1只 |
|
|
4 |
直插式保險座 |
RT14-20 |
2只 |
|
|
5 |
熔斷器 |
RT18-20/3A |
3只 |
|
|
6 |
熔斷器 |
RT14-20/2A |
2只 |
|
|
7 |
交流接觸器 |
|
3只 |
|
|
8 |
接觸器輔助觸頭 |
|
3只 |
|
|
9 |
熱繼電器 |
|
2只 |
|
|
10 |
通電延時時間繼電器 |
ST3PA-B/380V（0-10S） |
1只 |
|
|
11 |
時間繼電器座 |
PF-083A |
1只 |
|
|
12 |
按鈕開關盒 |
3孔 |
2只 |
|
|
13 |
電阻 |
75Ω/75W |
3只 |
裝實驗臺上 |
|
14 |
電阻 |
10Ω/25W |
1只 |
|
|
15 |
二極管 |
1N5408 |
4只 |
|
|
16 |
行程開關 |
LX9-222 |
2只 |
|
|
17 |
行程開關 |
LX9-001 |
2只 |
|
|
18 |
塑料安裝卡子 |
|
200只 |
|
|
19 |
自攻螺絲 |
|
100只 |
|
|
20 |
接線端子排 |
JF5-2.5/5 |
2條 |
|
|
21 |
G形導軌 |
0.2米 |
1根 |
|
|
22 |
三相鼠籠式異步電動機 |
AC380V Y/△ |
2臺 |
|
六、參考實訓項目
1.三相異步電動機直接啟動控制
2.三相異步電動機接觸器點動控制線路
3.三相異步電動機接觸器自鎖控制線路
4.三相異步電動機Y/△自動控制線路
5.接觸器聯鎖的正反轉控制線路
6.按鈕聯鎖的三相異步電動機正反轉控制線路
7.雙重聯鎖的三相異步電動機正反轉控制線路
8.三相異步電動機多地控制
9.三相異步電動機串電阻降壓啟動控制線路
10.工作臺自動往返控制線路
|
