網絡型高級維修及技師電工技能裝調考核實訓裝置

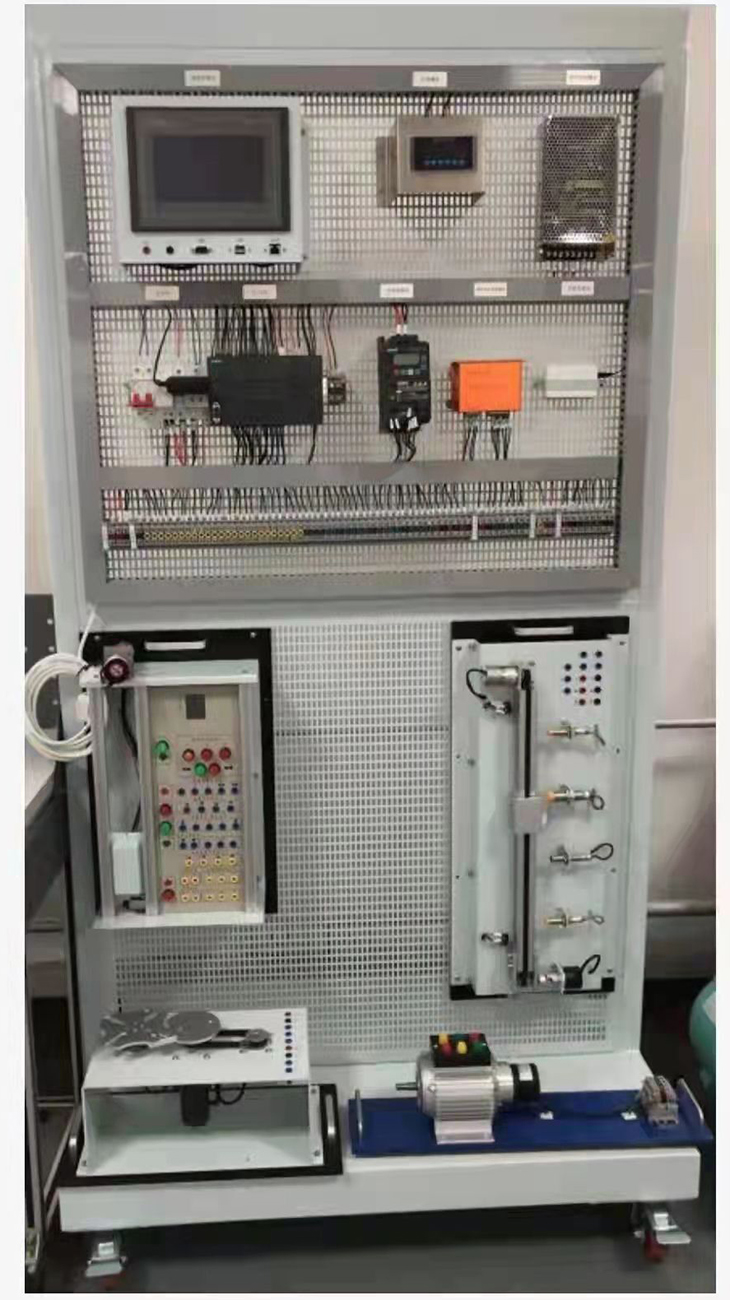

SBPLX-02T網絡型高級維修及技師電工技能裝調考核實訓裝置

網絡型高級維修及技師電工技能裝調考核實訓裝置該實訓室以實際操作使用為主、并結合基本原理，培養學員對城軌車輛的結構特點的了解掌握、對城軌車輛的維修保養更加高效而科學，達到正確認識列車部件的劣化、故障狀態、故障部位，理解列車故障的含義、性質、診斷方法和原理，并加以靈活運用目的；從而滿足培養出對軌道交通列車故障檢修的快速、高效的專業人才以及培養駕駛司機、運營人員的復合型應用實訓室。

網絡型高級維修及技師電工技能裝調考核實訓裝置、可編程控制器實訓室主要面向應用電工電子技術、通信技術等專業的學生。實訓室的教學內容涵蓋《可編程控制器技術》、《電氣及PLC控制技術》、《PLC及其應用技術》、《可編程控制技術與PLC實訓》等課程軟硬件的實驗實訓教學工作，安裝有計算機、網絡可編程控制器實驗裝置、西門子PLC實訓裝置、歐姆龍PLC實訓室裝置、交換機、通用編程器、通用示波器、變頻器、電梯PLC模型等。

電氣控制系統與PLC實驗室設備屬于電類、近電類等相關專業的專業基礎實驗室；為PLC課程實驗、PLC課程設計以及畢業設計等提供實驗教學及上機條件。PLC實驗室主要開出PLC實驗，并承擔PLC綜合應用課程設計和畢業設計的任務。通過電氣控制系統與PLC實驗使學生掌握和了解電氣控制的常用方法和PLC的原理、應用，達到提高學生的實踐能力、分析解決問題的能力和培養學生創新意識的目的。

一、網絡型高級維修及技師電工技能裝調考核實訓裝置

1、總體功能要求：

1）S7-200SMART型PLC基本技能實訓

(1)S7-200SMART型PLC認知實訓（軟硬件結構、系統組成、基本指令、接線、編程下載等）

(2)S7-200SMART型典型電動機控制實操實訓（點動、自鎖、正反轉、星三角換接啟動等）

2）S7-200SMART型PLC模擬控制應用實訓

(1)數碼顯示控制；

(2)搶答器控制；

(3)音樂噴泉控制；

(4)十字路口交通燈控制；

(5)自動送料裝車系統控制；

(6)四節傳送帶控制；

(7)裝配流水線控制；

(8)機械手控制；

(9)多種液體混合裝置控制；

3）S7-200SMART型PLC、變頻器綜合應用技能實訓

(1)變頻器功能參數設置與操作；

(2)變頻器外部端子點動控制；

(3)變頻器外部模擬量控制；

(4)變頻器控制電機正反轉；

(5)多段速度選擇變頻調速；

(6)變頻器無級調速；

(7)基于PLC的變頻器外部端子的電機正反轉控制；

4）S7-200SMART型PLC觸摸屏技能實訓

(1)觸摸屏組態訓練

(2)觸摸屏變量的添加

(3)觸摸屏連接方式的組態

(4)觸摸屏報警的組態

(5)觸摸屏開關按鈕的組態

(6)觸摸屏指示燈的組態

(7)觸摸屏I/O域的組態

(8)PLC與人機界面通信實訓

(1)交流電源控制單元：三相四線380V交流電源經空氣開關后給裝置供電，電網電壓表監控電網電壓，設有帶燈保險絲保護，控制屏的供電由鑰匙開關和啟停開關控制、同時具有漏電告警指示及告警復位。

(2)提供三相四線380V、單相220V電源各一組，由啟停開關控制輸出。

（3）直流電源、直流電壓/電流表、邏輯電平輸出及指示，直流電壓：0～24V可調輸出；直流電流：0～20mA可調輸出；直流數字電壓表/電流表：電壓表量程0～200V、輸入阻抗為10MΩ、精度0.5級，電流表量程0～200mA、精度0.5級；同時設有邏輯電平輸出（點動、自鎖）、邏輯電平指示、LED數碼管、方向指示器、八音盒、信號轉換座若干

1)搶答器

規格尺寸與實訓裝置配套，至少配置4路搶答器，通過對搶答系統中各組人員搶答時序的監視和控制，掌握條件判斷控制指令的編寫方法。需要同時提供虛擬仿真和實物仿真。

2)音樂噴泉

規格尺寸與實訓裝置配套，通過對音樂噴泉控制系統中的"水流"及音樂的循環控制，掌握循環調用指令的編寫方法.需要同時提供虛擬仿真和實物仿真。

3)裝配流水線

規格尺寸與實訓裝置配套，通過對工業控制系統中典型的"生產流水線"順序加工過程實現控制，掌握順序控制指令的編寫方法。需要同時提供虛擬仿真和實物仿真。

4)十字路口交通燈

規格尺寸與實訓裝置配套，實現十字路口交通燈路況信號的控制，掌握順序控制指令和定時器的編寫方法。需要同時提供虛擬仿真和實物仿真。

5)自動送料裝車

規格尺寸與實訓裝置配套，通過對運料小車運動控制、掌握裝車系統中流向、流量的控制，理解行程開關的作用和接線方式，掌握較復雜邏輯控制指令的編寫方法。需要同時提供虛擬仿真和實物仿真。

6)四節傳送帶

規格尺寸與實訓裝置配套，通過對傳送帶啟停、傳送狀態的控制和對貨物在自動送料裝車系統中流向、流量的控制，掌握較復雜邏輯控制指令的編寫方法。需要同時提供虛擬仿真和實物仿真。

7)多種液體混合裝置

規格尺寸與實訓裝置配套，至少配置3種液體混合裝置的控制，通過對"液體混合裝置"中不同液體比例及液體混合時攪拌時間的控制，掌握條件判斷指令及各種不同類型的定時器指令的編寫方法。需要同時提供虛擬仿真和實物仿真。

8)機械手控制

規格尺寸與實訓裝置配套，通過對簡易工件傳送機械手停留"位置"及大小球分揀系統的控制，掌握一個完整工業應用系統中的較簡單邏輯控制程序的編寫能力。需要同時提供虛擬仿真和實物仿真。

9)典型電動機控制實操單元

實操單元包含交流接觸器3只；時間繼電器1只，3個按鈕；3只交流指示燈。能實現PLC方式的電機典型運行控制

10)三相鼠籠異步電機

交流額定電壓380V，Y/△接法，轉速1400轉/min，功率40W，頻率50HZ，絕緣等級E級。

11)直流電動機

轉速1600轉/min，功率40W，額定電壓220V，額定勵磁電壓220V，額定勵磁電流<0.16A，額定電流<1.1A

12)三相雙速異步電動機

YD801-4/2,功率0.45kw，額定電流1.4A，額定電壓380V，頻率50Hz，轉速1420轉/min，Y/△接法，防護等級IP55

13)實訓導線

每套配齊高可靠護套結構手槍插連接線，無氧銅抽絲而成插頭采用實芯銅質件外套鈹輕銅彈片，強弱電導線的插頭插座尺寸分開，不可混插，安全可靠。3號線：46條/套；4號線：8條/套；一頭4號一頭U形彩色端子線：6條/套；

每套配齊高可靠護套結構手槍插連接線。實訓導線與控制屏和實訓掛箱插孔配套，滿足所需所有實訓項目的線路連接要求。

14)PLC模塊

15)西門子S7-200 SMART CPU SR40 PLC（AC/DC/RELAY）主機，集成數字量I/O（24路數字量輸入/16路數字量輸出）、帶模擬量擴展模塊、RS-485通信口、6路高速計數器；配套通信編程電纜。

16)變頻器模塊

17)西門子V20變頻器，輸出0.37KW，帶有操作面板。初步具有綜合應用變頻器的能力，了解變頻調速在實際中的應用，掌握變頻器與PLC之間USS通信協議的建立連接方法。

18)數碼管顯示

8段數碼管顯示控制

19)實訓室進線電源安全保護系統

實訓室進線電源安全保護系統是總電保護，每臺設備發生故障均能及時切斷電源進行獨立保護，并由教師控制設備電源的通斷。

20）觸摸屏實訓組件：昆侖通態 7寸彩色大屏

21）機械手控制（實物模型）本實訓模型是一套完整的氣動機械手搬運裝置，由安裝底板、氣動手指、單桿提升氣缸、雙導桿伸縮氣缸、旋轉擺動氣缸、多種類型磁性傳感器、多種類型電磁閥、空氣過濾器、氣源控制滑閥及接線端子排等組成。主要完成物料的搬運功能，氣動機械手通過前臂下降，氣動手指夾緊物體，手臂縮回，手臂右擺，手臂前伸，前臂下降，手爪松開將物體放到指定位置等動作后，機械手返回原位。將電磁閥及磁性開關等元件的引出線連接到相應的端子接線排上，方便使用。能滿足職業院�？删幊炭刂破�、機電一體化、氣動技術等相關課程的實訓教學

22）自動送料裝車系統控制（實物模型）

模型采用工業鋁型材結構，配有PLC模塊的I/O 端子，均與安全插座連接，使用帶安全插頭的導線進行電路連接；配有指令開關、光電開關、傳感器和指示元件的電路。
