SBWXG-01G型高性能高級維修電工及技能培訓考核實訓裝置

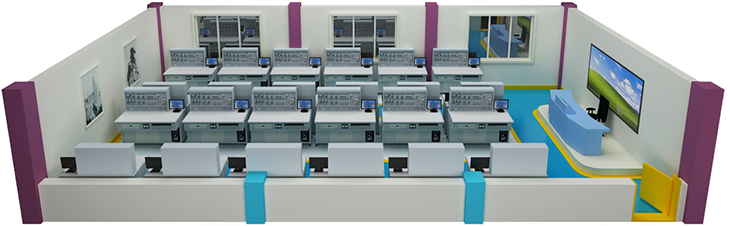

(效果圖)

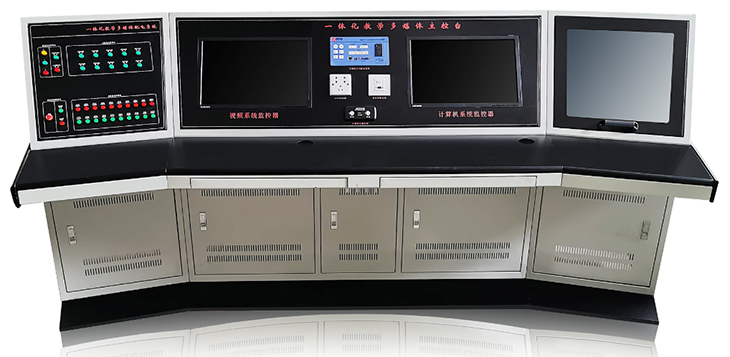

一、SBKZT-01一體化示教電源控制系統
一、產品概述：
該設備是根據實訓室教學管理的要求而設計開發的簡易型示教電源控制系統。系統采用半圓形設計。配有無線電源控制、老師豪華椅子。
二、技術參數:
工作電源：三相五線 380V±5％ 50Hz
安全保護：漏電保護（動作電流≤50mA），過流保護
規格尺寸：1800×800×780mm
額定功率：<11KW（12臺為例）
環境溫度：－10℃ ～40 ℃
相對濕度：<85%
設備重量：100Kg
三、產品結構:
桌身部分：鋼質噴塑�？煞胖酶鞣N多媒體器材：視頻展示臺、功放、DVD、計算機、中央控制系統等,并設置各種穿線孔位，設計科學，使用方便。
桌面部分：采用25mm厚高密度纖維板外貼進口防火板，PVC截面封邊，桌邊鴨嘴型設計，桌面具有耐磨、耐熱、耐污、耐煙灼、耐菌、防霉、抗靜電及易清潔等特點。
實訓屏部分：采用優質鋼板斜面設計精加工，面板采用優質鋁板，彩色蝕刻工藝，顏色協調、設計合理。各分組電源、主控器材、控制電源等布局科學操作方便。
四、基本配置：
|
N0 |
配置名稱 |
型號 |
規格(長×寬×高) |
單位 |
數量 |
備注 |
|
（一）組合式多媒體示教臺配置： |
||||||
|
1 |
組合式多功能示教臺 |
SBKZT-01 |
2400×800×780mm |
套 |
1 |
|
|
2 |
★智慧教室綜合測控系統（該系統采用一體化設計，要求所有功能集中在一塊核心控制器上，不接受采用多種模塊拼裝，確保使用人員的人身安全及設備安全的性能指標）（投標現場演示功能） |
|
（一）虛擬示波器所需實現的功能：50MHz 2路波形測量功能； |
套 |
1 |
|
|
3 |
★基于物聯網實驗室安全用電智能控制系統 |
|
|
套 |
1 |
附1 |
|
4 |
電源總控制臺 |
|
|
套 |
1 |
|
|
5 |
★通訊板：
|
|
1）實驗臺地址范圍0-255。 2）具有WIFI、RJ45、RS485上位機通信接口。 3）上位機與各學生實驗臺智能測量儀表數據交換，接口轉換功能。 4）工作溫度范圍-20℃～+50℃。 |
套 |
1 |
|
|
6 |
★實驗臺管理系統（上位機軟件）：
|
|
1）添加、刪除、配置各實驗臺模塊。 2）實時監測各學生實驗臺各項模塊實時參數。 3）遠程控制各實驗臺模塊功能開關，按鍵鎖定。 4）軟件用戶登錄管理功能。 |
套 |
1 |
具有軟件著作權 |
|
7 |
高級五輪轉椅 |
|
|
張 |
1 |
|
|
★(二)在線教育平臺: 1）平臺：教學互通課程平臺，課程資源管理平臺，在線習題庫平臺，在線考試考核平臺。 2）課程資源：15個微課視頻實拍采集教學視頻素材，后期影視包裝，片頭10秒左右，片尾5秒左右，視頻尺寸不低于1920*1080，視頻格式MP4、FLV等；15個虛擬仿真內容采用unity引擎開發，在pc端win系統上運行（win7、win8、win10，注不包含win xp）軟件。 3）多個機電類仿真培訓考核軟件 4）為了教學的統一性要求在線教育平臺與實訓裝置是同一個生產商！ |
||||||
|
1 |
★課程資源 |
任務一：識別低壓電器及異步電動機 |
套 |
1 |
|
|
|
任務二：點動與自鎖正轉控制線路的實施 |
||||||
|
任務三：聯鎖正反轉控制線路的實施與檢測 |
||||||
|
任務四：Y-△降壓啟動控制線路分析與接線 |
||||||
|
任務五：三相異步電動機順序控制線路安裝與測試 |
||||||
|
任務一：電動葫蘆控制線路設計及實施 |
||||||
|
任務二：工作臺自動往返線路設計及實施 |
||||||
|
任務一：三相異步電動機反接制動控制線路安裝與測試 |
||||||
|
任務二：三相異步電動機能耗制動控制線路安裝與測試 |
||||||
|
任務一：卷簾門控制電路的安裝、調試及故障排除 |
||||||
|
任務二：卷簾門PLC控制電路設計 |
||||||
|
任務三：卷簾門PLC控制控制程序設計與調試 |
||||||
|
任務一：傳送帶送料裝置控制電路安裝、調試及故障排除 |
||||||
|
任務二：用PLC技術實現傳送帶送料裝置控制 |
||||||
|
任務三：編寫調試PLC程序及系統總調試 |
||||||
|
2
|
★機電類仿真培訓考核軟件 |
無紙化考核平臺（基于云平臺無紙化理論試題庫考試系統）（網絡版、具有軟件著作權） |
套 |
1 |
附2 |
|
|
三菱PLC與變頻器仿真教學軟件（網絡版、具有軟件著作權） |
套 |
1 |
附3 |
|||
|
電力拖動仿真教學軟件（網絡版、具有軟件著作權） |
套 |
1 |
附4 |
|||
電機與變壓器仿真教學件（網絡版、具有軟件著作權） |
套 |
1 |
附5 |
|||
|
機床電氣線路仿真教學軟件（網絡版、具有軟件著作權） |
套 |
1 |
附6 |
|||
|
西門子PLC仿真實訓軟件（網絡版、具有軟件著作權） |
套 |
1 |
附7 |
|||
|
物料分揀PLC綜合仿真實訓軟件（網絡版、具有軟件著作權） |
套 |
1 |
附8 |
|||
|
★無線智能考核軟件（具有軟件著作權） |
套 |
1 |
附9 |
|||
|
（三）多媒體設備配置 |
||||||
|
1 |
多媒體設備 |
|
電腦與投影等 |
套 |
1 |
自備 |
|
（四）安全演示裝置 |
||||||
|
1 |
人體復蘇模型 |
|
急救演示 |
個 |
1 |
|
|
2 |
滅火器 |
|
教師滅火演示 |
只 |
1 |
|
★附1：基于物聯網實驗室安全用電智能控制系統
1、特點
當智能控制系統檢測到有漏電或觸電情景出現時，智能控制系統在0.1秒斷開連接，保證人身和財產安全；智能控制系統本身有故障指示燈，用戶可根據智能控制系統故障指示燈顯示判斷出當前故障狀態，便于處理；智能控制系統有掛鎖功能，需要檢修時，在掛鎖位置上鎖，★防止他人上電，檢修更安全�？梢圆杉F(xiàn)場輸出型裝置數據，通過多種物聯網通信方式上傳至云端，實現本地設備的遠程監控。
2、功能
基于物聯網實驗室安全用電智能控制系統，可進行用電數據采集、統計、存儲、分析、查詢等。運用前端數據可視化技術將實時的用電數據展示在平臺上，并以圖表的形式提供可視化的用電信息查詢功能；運用數據庫技術實時監測用電設備和線路運行狀況，對異常狀況及時告警，從而預防電氣火災；運用用電系統故障定位技術及時發現并精準定位用電故障點，自動生成故障報告，協助用戶第一時間修復用電系統故障；運用電能質量監測技術實時分析和評估電能質量問題，并提供定制化的治理方案，協助用戶獲得優質電能；運用大數據技術和行業數學模型統計、分析并挖掘基礎的用電數據，基于數據發掘節能潛力，從而提供能效優化方案。滿足用電管理系統可視、安全、可靠、優質和經濟的智慧用電模塊需求。
3、基于物聯網實驗室安全用電智能控制系統由執行裝置與網機組成，技術參數分別為：
（1）執行裝置技術參數
（1）極數：3P+N
（2）脫扣特性：C（5-10）In D（10-14）In
（3）額定電流：In 6A、10A、16A、20A、25A、32A、40A、50A、63A
（4）額定電壓：Ue AC 230V/400V
（5）額定頻率f：50Hz
（6）額定短路分斷能力：Icu10kA
（7）殼架等級額定電流：Inm63A
（8）缺相保護：設備防燒毀保護模式
（9）漏電保護：元器件損壞保護模式
（10）過載保護：電流過大防燒毀模式
（11）短路保護：碰線防燒毀模式
（12）掛鎖保護：便于維修安全
（13）過溫保護：可監測線路溫度
（14）過欠壓保護：防止造成人身事故和機械設備損壞
（15）漏電或觸電時0.1秒斷開
（16）故障指示燈，便于查看工作狀態
★（17）掛鎖功能，檢修更方便
（2）網機技術參數
（1）內置STM32F103C8T6主控芯片
（2）外置8M無源晶振
（3）采用SP3485作為485通信芯片
（4）485防浪涌保護
（5）標準RS485接口，可直接串口設備
（6）智能型數據終端，便捷實現數據傳輸功能
★（7）提供強大的中心管理軟件，方便設備管理
★（8）提供便捷的軟件升級和固件更新服務
★（9）提供數據庫數據備份，方便查看歷史數據
（10）尺寸：89mm*67.5mm*20.5mm
（11）重量：70g
（12）電源：AC220V
（13）功耗：1.5W
（14）工作溫度：-25℃ - +70℃
（15）工作濕度：95%
（16）WiFi版最大下行傳輸速率：64kbps
（17）WiFi版最大上行傳輸速率：32kbps
提供有效、權威的證明文件，證實該產品的可靠、安全、先進性。
附2：無紙化考核平臺（基于云平臺無紙化理論試題庫考試系統）（網絡版，具有軟件著作權）
1.用戶登錄
輸入用戶名、密碼、驗證碼，點擊登錄按紐，登錄到系統。
2.用戶注冊
用戶登錄畫面，點擊注冊按紐，打開用戶注冊畫面。輸入用戶名、密碼、確認密碼、準考證號、身份證號、姓名、考試級別，點擊注冊按紐，注冊成為學員。
3.用戶管理
老師用戶登錄系統后，點擊菜單用戶管理，打開用戶管理畫面。用戶管理畫面，顯示所有用戶列表信息，包括學員與老師。
3.1用戶查詢
用戶管理畫面，選擇考試級別、輸入用戶名、準考證號、姓名，點擊檢索按紐，根據條件顯示用戶信息列表。
3.2添加用戶
用戶管理畫面，點擊添加按紐，打開用戶添加畫面。選擇用戶類別，輸入用戶名、姓名、密碼、確認密碼，點擊確定按紐，保存用戶信息。
3.3修改用戶：用戶管理畫面，選擇某一條用戶信息，點擊編輯按紐，打開用戶信息編輯畫面。選擇用戶類別，輸入用戶名、姓名、密碼、確認密碼、準考證號、身份證號、考試級別，點擊確定按紐，保存用戶信息。
3.4用戶刪除：用戶管理畫面，選擇數據前選擇框，點擊刪除按紐，刪除所選用戶信息。
4.級別管理
4.1級別查詢：老師用戶登錄系統，點擊級別管理，打開級別管理畫面，輸入級別名稱，點擊檢索按紐，根據條件顯示級別信息。
4.2添加級別：級別管理畫面，點擊添加按紐，打開添加級別畫面。輸入級別名稱，點擊確定，保存級別信息。
4.3修改級別：級別管理畫面，選擇數據前某一個選項框，點擊編輯按紐，打開級別修改畫面。輸入級別名稱，點擊確定，保存級別信息。
4.4刪除級別：級別管理畫面，選擇數據前選項框，點擊刪除按紐，刪除選中的級別信息。
5.題庫類別管理
5.1 題庫類別查詢：老師用戶登錄系統后，點擊題庫類別，打開題庫類別管理畫面。輸入題庫類別名稱，點擊檢索按紐，根據輸入條件顯示題庫類別信息列表。
5.2 添加題庫類別
題庫類別管理畫面，點擊添加按紐，打開題庫類別添加畫面。輸入題庫類別名稱，點擊確定按紐，保存題庫類別信息。
5.3 修改題庫類別信息：題庫類別管理畫面，選中某一行選擇框，點擊編輯按紐，打開題庫類別修改畫面。輸入題庫類別名稱，點擊確定按紐，保存題庫類別信息。
5.4 刪除題庫類別信息：題庫類別管理畫面，選擇數據前選項框，點擊刪除按紐，刪除選中的級別信息。
6 .題庫管理
6.1 題庫查詢：教師用戶，登錄系統后，點擊題庫管理，打開題庫管理畫面。選擇題庫級別、題庫類別、試題類型，輸入題目名稱，點擊檢索按紐，根據條件顯示題庫列表信息。
6.2 添加單項選擇題：題庫管理畫面，點擊添加按紐，打開題目添加畫面。選擇題庫級別、題庫類別、題目類型為單項選擇題。輸入題目名稱，答案 A、B、C、C，選擇正確的答案選項，點擊確定，保存單項選擇題信息。
6.3 添加多項選擇題
題庫管理畫面，點擊添加按紐，打開題目添加畫面。選擇題庫級別、題庫類別、題目類型為多項選擇題。
輸入題目名稱，答案 A、B、C、D、E、F、G，選擇正確的答案選項，點擊確定，保存多項選擇題信息。
6.4 添加判斷題信息：題庫管理畫面，點擊添加按紐，打開題目添加畫面。選擇題庫級別、題庫類別、題目類型為判斷題。輸入題目名稱，選擇正確的答案選項，點擊確定，保存判斷題信息。
6.5 導入Excel題目信息：題目添加畫面，點擊下載模板按紐，下載題目批量錄入Excel模板。
在模板中，輸入題目名稱，選擇題庫級別、題庫類別、試題類型，正確答案，答案內容等信息并保存。
在畫面中選擇保存后的文件，點擊導入按紐，進行題目批量導入。
6.6 題目信息修改：題庫管理畫面，選中某一行選擇框，點擊編輯按紐，打開題庫修改畫面。選擇題庫級別、題庫類別、題目類型，輸入題目名稱、答案、選擇正確的答案選項，點擊保存修改題目信息。
6.7 刪除題目信息：題庫管理畫面，選中某一行選擇框，點擊刪除按紐，彈出提示，點擊確定按紐刪除題目信息。
7. 試卷管理
7.1 試卷查詢：教師用戶，登錄系統后，點擊題庫管理，打開試卷管理畫面。選擇試卷級別、考核類型，輸入試卷名稱，點擊檢索按紐，根據條件顯示試卷信息。
7.2 添加試卷：試卷管理畫面，點擊添加按紐，打開添加試卷畫面。
7.3 自動抽題：試卷添加畫面，輸入試卷名稱、試卷級別、考核類型、考試時間，點擊自動抽題按紐，打開自動抽題畫面。
7.4手動組卷：試卷添加畫面，輸入試卷名稱、試卷級別、考核類型、考試時間，點擊進入手工組卷，打開手工組卷畫面。
7.5 編輯試卷：試卷列表，點擊某一選項框，點擊編輯按紐，打開試卷信息編輯畫面。如果該試卷未參加考試，才能編輯，否則無法編輯試卷信息。修改試卷信息，自動抽題或手工抽題，點擊保存試卷按紐，保存試卷信息。
7.6 刪除試卷：試卷列表，點擊某一選項框，點擊刪除按紐，刪除試卷信息。
7.7 啟用試卷：試卷管理畫面，點擊某一選項框，點擊啟用，啟用選擇的試卷為當前使用試卷，并提供給學生考試。
7.8 打印試卷：試卷列表畫面，點擊某一選項框，點擊打印按紐，打開試卷打印畫面。
8.模擬成績
8.1模擬成績查詢：教師用戶，登錄系統點擊模擬成績菜單，打開模擬成績列表畫面。輸入檢索條件：試卷名稱、學生姓名、準考證號、身份證號，點擊檢索按紐，根據條件顯示模擬成績信息。
8.2模擬成績詳細：模擬成績列表畫面，點擊第一次模、第二次模擬、第三次模擬，打開模擬成績詳細畫面。模擬成績根據專業顯示，總分、總題數、正確題數，評價信息。
8.3導出成績：點擊導出按紐，將成績導出為Excel文件格式。
9. 實戰成績
9.1實戰成績查詢：教師用戶，登錄系統點擊實戰成績菜單，打開實戰成績列表畫面。輸入檢索條件：試卷名稱、學生姓名、準考證號、身份證號，點擊檢索按紐，根據條件顯示實戰成績信息。
9.2導出實戰成績：點擊導出按紐，將實戰成績導出為Excel文件。
10.在線考試
10.1在線考試：學生用戶，登錄系統，點擊在線考試按紐，打開在線考試信息畫面。在線考試分為模擬與實戰考試，模擬考試分為三次考試，首次回答該試卷所有題目信息，第二次，第三次分別為回答上一次錯誤題目信息，實戰考試只考試一次。
11.歷史成績
11.1 歷史模擬成績查看：學生用戶登錄后，點擊模擬成績，可查看歷史模擬成績詳細信息。
11.2 歷史實戰成績查看：學生用戶登錄后，點擊實戰成績，可查看歷史實戰成績詳細信息。
附3：三菱PLC與變頻器仿真教學軟件（網絡版，具有軟件著作權）
一、產品技術要求
軟件PLC產品依據中華人民共和國勞動和勞動安全行業標準（LD/T81.2－2006）《"維修電工"職業技能實訓和鑒定設備技術規范》與教育部有關專業教學大綱而設計研制，包括可編程控制器和變頻器在內的26個項目，每個項目又根據需要設有：實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行等多種模塊，基本涵蓋了國家維修電工中級、高級和技師鑒定考核對于可編程控制器和變頻器的應知應會全部要求。軟件以技能為核心，項目為引領，任務為驅動，職場環境為背景，操作步驟為主線，以學生交互訓練為主體，具有三維可視化、智能化、全交互的特點，集職業性、情境性、過程性、交互性和靈活性于一身，性價比極高。該軟件不僅可以作為實訓教學應用，其大量的原理動畫演示也可以作為助教型軟件素材應用于課堂教學環節。為電氣自動化、機電一體化等電工電子專業的技能實訓、鑒定信息化、現代化提供了豐富不可或缺的教學資源。
二、產品內容要求
|
一級模塊 |
二級模塊 |
三級模塊 |
|
中級 |
PLC工作原理控制 |
實訓目的：通過動畫演示了解和掌握PLC的結構、STOP和RUN模式運行； PLC結構：使用鼠標點擊各部位，學習其知識點； 實訓電路：分別介紹run模式、stop模式、程序執行； |
|
程序的執行過程 |
執行過程：讀取信息分別將信號寫入； |
|
|
電動機的起停控制 |
實訓目的：掌握兩地控制電路的編程方法，根據要求設計PLC的外圍電路、設計梯形圖等，根據控制要求模擬真實的操作； |
|
|
電動機的正反轉控 |
實訓目的：掌握PLC的基本邏輯指令、PLC編程的基本方法和技巧、掌握編程軟件的基本操作、掌握電動機正反轉的PLC外部接線及操作，根據控制要求模擬真實的操作； |
|
|
電動機循環正反轉控制 |
實訓目的：掌握PLC的基本邏輯指令、PLC編程的基本方法和技巧、掌握編程軟件的基本操作、掌握電動機正反轉的PLC外部接線及操作，根據控制要求模擬真實的操作； |
|
|
三速電動機控制 |
實訓目的：掌握手持編程器的基本操作、編程的基本方法和技巧、三速電動機的PLC外部接線，根據控制要求模擬真實的操作； 通電運行：依據操作提示進行實物虛擬仿真通電運行操作； |
|
|
高級 |
星/角起動控制 |
實訓目的：掌握手持編程器的基本操作、編程的基本方法和技巧，掌握電動機Y/△啟動的PLC外部接線，根據控制要求模擬真實的操作； 設計實現：在已利用資源中選擇要操作的項目；通電運行：依據操作提示進行實物虛擬仿真通電運行操作； |
|
電動機正反轉能耗制動控制 |
實訓目的：掌握手持編程器的基本操作、編程的基本方法和技巧、電動機正反轉能耗制動的PLC外部接線，根據控制要求模擬真實的操作； |
|
|
彩燈循環控制 |
實訓目的：掌握手持編程器的基本操作、編程的基本方法和技巧、PLC外部接線，根據控制要求模擬真實的操作； |
|
|
數碼管的點亮控制 |
實訓目的：掌握PLC的基本邏輯指令的應用、編程的基本方法和技巧、PLC外部接線及操作，根據控制要求模擬真實的操作； 通電運行：依據操作提示進行實物虛擬仿真通電運行操作； |
|
|
大小球傳送裝置控制 |
實訓目的：掌握PLC的編程和連線方法、掌握大、小球分類傳送裝置的設計方法、設計大、小球分類傳送裝置的控制程序，根據控制要求模擬真實的操作； |
|
|
簡易機械手的控制 |
實訓目的：熟悉步進指令的特點、用轉移指令來編寫控制程序，根據控制要求模擬真實的操作； 通電運行：依據操作提示進行實物虛擬仿真通電運行操作； |
|
|
技師 |
電鍍生產線的控制 |
實訓目的：熟悉電鍍生產工藝的控制要求，設計I/O端口分配圖、熟悉步進指令在設備控制中的編程方法、掌握步進順控指令的應用，根據控制要求模擬真實的操作； |
|
自動交通燈的控制 |
實訓目的：熟悉順控指令的用法式、掌握并行分支及并行匯合指令的寫法、實現交通燈的控制，根據控制要求模擬真實的操作； |
|
|
皮帶運輸線的控制 |
實訓目的：熟悉皮帶機控制要求，掌握分支程序的編程方法，并行分支程序指令的編程，根據控制要求模擬真實的操作； |
|
|
工業洗衣機的控制 |
實訓目的：掌握PLC與變頻器綜合控制的思路、步進順控程序的編制方法、變頻器程序運行參數的設置和外部端子的接線、能運用變頻器的外部端子和參數實現變頻器的程序，根據控制要求模擬真實的操作； |
|
|
恒壓供水系統的控制 |
實訓目的：了解PLC與變頻器綜合控制的設計思路、掌握變頻器7段調速的參數設置和外部端子的接線、能運用變頻器的外部端子和參數實現變頻器的多段速度控制、能運用變頻器的多段調速解決工程實際問題，根據控制要求模擬真實的操作； |
|
|
小推車控制 |
實訓目的：掌握較復雜程序的編寫、可擴展性程序編寫的思路和方法等，根據控制要求模擬真實的操作； |
|
|
停車場車位的控制 |
實訓目的：熟悉和掌握PLC的編程和連線方法、變頻器A540的編程和接線方法等，根據控制要求模擬真實的操作； |
|
|
變頻器的PU操作 |
初始化：按照操作步驟提示完成操作項目； 設定與運行：按照操作步驟提示完成PU操作項目； 簡單參數接線：按照原理圖中給出的先后順序在實物圖中連接導線； 多參數設定：按照操作步驟提示完成PU操作項目； 點動參數運行：按照操作步驟提示完成PU操作項目； |
|
|
變頻器的EXT操作 |
連續接線：按照原理圖中給出的先后順序在實物圖中連接導線； 連續運行：按照操作步驟提示完成操作項目； 點動接線：按照原理圖中給出的先后順序在實物圖中連接導線； 點動運行：按照操作步驟提示完成操作項目； |
|
|
變頻器的組合操作 |
組合1接線：按照原理圖中給出的先后順序在實物圖中連接導線； 組合1操作：按照操作步驟提示完成操作項目； 組合2接線：按照原理圖中給出的先后順序在實物圖中連接導線； 組合2操作：按照操作步驟提示完成操作項目； 多段接線：按照原理圖中給出的先后順序在實物圖中連接導線； 多段運行：按照操作步驟提示完成操作項目； |
|
|
綜合 |
手持編程器的操作 |
工作方式選擇：變頻器介紹，在聯機編程方式下，按OTHER鍵，用↑、↓鍵移動光標，查看各種工作模式； 程序清零：依據操作提示，按操作步驟使用鼠標完成操作；在界面上依據操作步驟完成操作； |
|
X62W萬能銑車 |
實訓目的：熟悉并掌握X62W萬用銑床電氣控制線路工作原理、模塊電器分部及功能特點，掌握PLC基本原理和指令運用，會電腦操作和三菱PLC軟件的應用、會X62W萬用銑床PLC改造的編程、調試、試運行等； |
|
|
Z3050搖臂鉆床 |
實訓目的：熟悉Z3050搖臂鉆床電氣控制線路工作原理、模塊電器分部及功能特點，掌握PLC基本原理和指令運用，會電腦操作和三菱PLC軟件的應用、會Z3050搖臂鉆床PLC改造的編程、調試、試運行等； |
|
|
CA6140型車床 |
實訓目的：熟悉CA6140車床電氣控制線路工作原理、模塊電器分部及功能特點，掌握PLC基本原理和指令運用，會電腦操作和三菱PLC軟件的應用、會CA6140車床PLC改造的編程、調試、試運行等； |
附4：電力拖動仿真教學軟件（網絡版，具有軟件著作權）
一、產品概述
本產品依據中華人民共和國勞動和勞動安全行業標準（LD/T81.1-2006）《職業技能實訓和鑒定設備通用技術規范》與教育部有關專業教學大綱而設計，內容包括三相異步機單向轉動控制等30個實訓項目，涵蓋維修電工初級、中級、高級主要實訓項目，每個項目又根據需要設有實訓目的、實訓器件、實訓電路、電路原理、器件布局、元件檢查、通電運行、通電運行、故障排除等多種訓練任務。軟件以技能為核心，項目為引領、任務為驅動，職場環境為背景，操作步驟為主線，學生交互訓練為主體，具有三維可視化、智能化、全交互的特點，集職業性、情境性、過程性、交互性于一身，性價比極高。為職業教育與技能實訓、鑒定信息化、現代化提供了不可或缺的豐富資源。
二、軟件特點
1.情景性：全部訓練在三維場景下進行，學生猶如進入真實的工作現場，真實感極強，彌補了下現場難的困難。
2.過程性：軟件以技能為核心，以施工工藝為主線，以技術規范為指導，以設備與工具的使用為基礎，重視養成性訓練，具有很強的實用性。
3.交互性：軟件貫徹以學生為主體的思想，設有實訓目的、實訓器件、實訓電路、器件布局、仿真運行、電路接線等，不僅可以供教師采用場景環境演示教學，更可以在網絡環境下由學生自主地按照進程與提示操作，突出了技能訓練。
4.完備性：軟件重視教學設計，不同的知識單元含有諸如教學資源、故障檢測、操作提示、技術分析等多種情境和技能訓練教學模塊。
5.軟件具有職業性、情境性、交互性、工藝性和智能性。
6.在設計上，采用分級模塊化設計，結構清晰、便于重組。
7.在媒體表現上，采用二維、三維動畫，具有強烈的情景帶入感。
8.在內容設計上，力爭實現專業與企業生產崗位的對接、實訓內容與職業標準的對接、實訓過程與生產過程的對接、專業教學與職業資格證書的對接。
9.本軟件不僅可以作為實訓教學應用，其大量的原理動畫演示也可以作為助教型軟件素材應用于課堂教學環節。
10.以項目為引領、以任務為驅動、以工藝步驟為主線的設計理念。
11.資源豐富，可服務于多種教學模式。
12.資源碎片化，每個模塊可獨立，實現資源的有效利用。
13.各個模塊的內容詳盡、系統，掌握維修電工核心技能的目的。
14.注重教學設計，把抽象的概念具體化、把虛擬的概念實際化。
三、軟件功能要求
1．具有教學游歷功能
（1）包含的教學內容：要求認識電路、器件；要求認識現場設施設備器材器件。
（2）實現的教學目標：實現對現場環境、設備設施的初步認識；實現對現場作業程序的初步認識；實現對現場安全生產的初步認識；實現對現場生產氛圍的初步感受。
（3）實現的教學效果：要求對現場環境產生較深刻的印象，解決專業認識性實習課題；實現對現場設施、設備初步認識，解決崗位認識性實習課題。
四、模塊列表
|
一級模塊 |
二級模塊 |
三級模塊 |
|
初級 |
三相異步單向轉動控制 |
實訓目的、實訓器件、電路原理、元件布局、電路連接、通電運行 |
|
三相異步機正反轉控制 |
實訓目的、實訓器件、電路原理、元件布局、電路連接、通電運行、故障排除 |
|
|
三相異步機兩地控制 |
實訓目的、實訓器件、電路原理、器件布局、電路連接、通電運行 |
|
|
中級 |
手動順序控制與測量 |
實訓目的、實訓器件、電路原理、元件布局、電路連接、通電運行、 |
|
能耗制動控制與測量 |
實訓目的、實訓電路、實訓器件、元件檢查、元件布局、電路連接、線路檢查、通電運行、故障排除 |
|
|
Y/△啟動控制與測量 |
實訓目的、實訓器件、電路原理、元件檢查、元件布局、電路連接、線路檢查、通電運行、故障排除 |
|
|
四限位行程控制與測量 |
實訓目的、實訓電路、電路原理、實訓器件、元件布局、電路連接、通電運行 |
|
|
自動順序控制與測量 |
實訓目的、實訓電路、電路原理、實訓器件、元件布局、電路連接、通電運行 |
|
|
單向轉動控制與測量 |
實訓目的、實訓電路、電路原理、實訓器件、元件布局、電路連接、通電運行 |
|
|
雙限位控制與測量 |
實訓目的、實訓電路、電路原理、實訓器件、元件檢查、元件布局、電路連接、通電運行、故障排除 |
|
|
兩地控制與測量 |
實訓目的、實訓電路、電路原理、實訓器件、元件布局、電路連接、通電運行 |
|
|
三相五線供電系統 |
實訓目的、實訓電路、電路原理、實訓器件、元件布局、電路連接、通電運行 |
|
|
照明電路及單相電動機控制 |
實訓目的、實訓電路、電路原理、實訓器件、元件布局、電路連接、通電運行 |
|
|
高級 |
正反轉能耗制動與無功計量 |
實訓目的、實訓器件、實訓電路、電路原理、實驗仿真 |
|
雙速電動機控制 |
實訓目的、實訓電路、電路原理、實訓器件、實驗仿真 |
|
|
Y/△啟動順序控制 |
實訓目的、實訓電路、電路原理、實訓器件、電路連接、實驗仿真 |
|
|
三速電動機控制 |
實訓目的、實訓電路、電路原理、實訓器件、電路連接、實驗仿真 |
|
|
直流電動機正反轉、調速與制動 |
實訓目的、實訓電路、電路原理、實訓器件、電路連接、實驗仿真 |
|
|
直流電動機反接制動控制 |
實訓目的、實訓電路、電路原理、實訓器件、電路連接、實驗仿真 |
|
|
點動功能正反轉控制 |
實訓目的、實訓電路、電路原理、實訓器件、電路連接、實驗仿真 |
|
|
多臺電動機聯動控制 |
實訓目的、實訓電路、電路原理、實訓器件、電路連接、實驗仿真 |
|
|
電動機控制與功計量 |
實訓目的、實訓電路、電路原理、實訓器件、電路連接、實驗仿真 |
|
|
順序啟動控制 |
實訓目的、實訓電路、電路原理、實訓器件、電路連接、實驗仿真 |
|
|
綜合 |
車床 |
實訓目的、實訓設備、工作原理、電氣系統安裝、接線、車床仿真、故障排除 |
|
鉆床 |
實訓目的、實訓設備、工作原理、電氣系統安裝、鉆床仿真 |
技術要求：
（1）實訓目的：將本節所要學習的內容及掌握的知識點逐條羅列出來，讓學生帶著問題進行學習，實訓目的不能少于三條。
（2）實訓器件：實訓器件用圖片和文字形式，展示學生所學器件，凡是本項目所需要的器件都要進行展示，并且實物與名稱一一對應。
（3）電路原理：含電氣原理圖和仿真實物電路。針對電路通電，正轉運行，正傳停止，反轉運行，反轉停止，電路斷電都有詳細的原理與對應的動作過程。以正轉運行為例：當按下SB1時，原理圖相關線路改變顏色表示處于通電狀態，原理圖電機符號開始旋轉，對應的電氣仿真實物電路中繼電器高亮度顯示，表示處于工作狀態，實物電動機開始旋轉。
（4）實訓電路：實訓電路里主要由電路圖組成，當鼠標劃到電路圖中某個元器件的時候，電路圖中會顯示該器件仿真實物，并標注該實物名稱，以方便學生更好的認識電路圖中的符號所代表的實物。
（5）元件布局：將器件庫中的仿真器件放到仿真配電柜中的相應位置，用于訓練學生對器件及電路的了解。
（6）元件檢查：檢查元器件是否損壞，點擊元器件，進入檢查仿真實訓項目，用已經給出的指針式萬用表進行元器件的檢測，并根據顯示的結果進行選擇題測試，答案正確后點擊確定按鈕退出本次操作。
（7）電路連接：根據電路圖連接相關器件，內容包含說明，答案和操作提示等。整個模塊以交互仿真實訓方式實現：電氣原理圖與實物相對照，連接某線路時，正在連接的線路在電氣圖上閃爍顯示，連接正確后，該線路閃爍消失，改閃爍下一個線路。若找不到連接點，可通過"提示"按鈕獲得提示。整個接線過程中正確和錯誤接線都伴有提示聲音。
（8）線路檢查：用指針式萬用表檢查主電路，根據操作提示調節指針式萬用表到相應的檔位上，進行測量，觀看測量結果，點擊下一步進行另外的幾處測量，并可以隨時觀看原理圖，原理圖可隨意拖動。
（9）通電運行：合上電源開關后，按動按鈕，繼電器處于高亮狀態，并有通電保護字樣，表示通電狀態，并且電動機進行旋轉。
（10）故障排除：給出本節內容相對應的題目，根據所學內容進行判斷，并通過原理圖進行分析
附5：電機與變壓器仿真教學軟件（網絡版，具有軟件著作權）
一、產品概述
電機與變壓器仿真教學軟件依據《職業院校數字校園建設規范》（教職成函[2015]1 號）與教育部頒布的有關專業教學大綱而設計，選取典型的電機與變壓器，圍繞其核心知識點和技能點展開，兼顧教師的課堂教學，力爭達到軟件的職業性、情境性、過程性、交互性的相互交融。
本軟件包括功率電機、控制電機、信號電機和變壓器4個實訓單元，共18個典型的實訓項目，每個實訓項目下設有外形結構、工作原理、拆裝過程、故障檢測、常見應用、考考你等數目不等實訓任務。
本軟件既可支持教師的課堂演示教學，亦可支持學生進行課前預習，重點支持學生在理論課后進行的自主仿真實訓，并可在此基礎上實現技能考核。
二、實訓項目
包括功率電機、控制電機、信號電機和變壓器 4 個實訓單元。
1.功率電機
包括電單相異步電動機、三相異步電動機、直線電機、直流電動機、交直流兩用電動機 5 個實訓項目。
2.控制電機
包括步進電機、伺服電機、直流無刷電機、開關磁阻電機 4 個實訓項目。
3.信號電機
信號電機包括測速發電機、自整角機、旋轉變壓器 3 個實訓項目。
4.變壓器
單相變壓器、三相變壓器、電流互感器、電壓互感器、自耦變壓器、電焊變壓器 6 個實訓項目。
三、適用范圍
軟件主要用于高職高專機電一體化技術、電氣自動化技術、機電設備維修與管理、電氣自動化技術，也可用于中等職業學校機電技術應用、機電設備安裝與維修、電機電器制造與維修等專業。本產品既有助于相關專業教師的教學，又可以網絡運行，滿足學生自主學習的要求。
附件6：機床電氣線路仿真教學軟件（網絡版，具有軟件著作權）
一、軟件要求：
軟件以實際工程項目為主線，以施工任務為引領，突出技能訓練；強調職場場景，全部訓練在三維場景下進行；重視教學設計，不同的知識單元含有諸如器材、接線、仿真操作等技能訓練教學模塊。軟件采用三維可視化控制與數據庫技術而制作，具有很強的技術性、職業性、情景性、過程性與互動性。軟件設有操作提示，可供學習者自行仿真訓練。
本系統畫面美觀、導航清楚、操作簡單、實訓單元設置合理、仿真效果突出，具有很強的情境性、過程性、交互性和智能性，是集助教、助學的一款不可多得的仿真軟件。
二、技術參數：
包含五大實訓項目：CA6140車床、Z37鉆床、M7130磨床、X62W銑床。
（一）CA6140車床
1、實訓內容：車床認知、電路原理、車床壁龕主電線路連接、車床壁龕控制電路連接、車床壁龕外部接線、教學資源。
2、車床認知包括兩部分：車床認知和車床工作
車床認知：展示車床主要組成部分。包括主軸箱、掛輪架、進給箱、刀架、轉盤、縱板箱、縱溜板、橫溜板、尾架、絲杠、光杠、操作手柄。
車床工作：通過點擊仿真車床按鈕來操作車床運行，了解CA6140車床運作原理流程。
3、電路原理：電路圖包括電源保護、電源開關、主軸電動機、短路保護、冷卻泵電動機、刀架快速移動電動機、控制電源變壓及保護、斷電保護、主軸電動機控制、刀架快速移動、冷卻泵控制、信號燈、照明燈。通過點擊動態電路圖了解電路運行過程中的原理。電路圖通電運行的部分進行高亮顯示。
4、車床壁龕主電線路連接
實訓內容：接線盒內仿真各種接線器件，可以自由接線。點擊操作提示后，應連線的器件接線點高亮閃爍顯示。同時配備原理圖，連接點對應的原理圖同時高亮閃爍。接線完成圖呈現器件連接完成后效果圖。
5、車床壁龕控制電路連接
實訓內容：接線盒內仿真各種接線器件，可以自由接線。點擊操作提示后，應連線的器件接線點高亮閃爍顯示。同時配備原理圖，連接點對應的原理圖同時高亮閃爍。接線完成圖呈現器件連接完成后效果圖。
6、車床壁龕外部接線
實訓內容：接線盒內仿真各種接線器件，可以自由接線。點擊操作提示后，應連線的器件接線點高亮閃爍顯示。同時配備原理圖，連接點對應的原理圖同時高亮閃爍。接線完成圖呈現器件連接完成后效果圖。
教學資源：CA6140型車床電氣控制線路的安裝與調試的文字教學資源。
（二）Z37鉆床
1、實訓內容：鉆床認知、電路原理、鉆床壁龕主電線路連接、鉆床壁龕控制電路連接、鉆床壁龕外部接線、教學資源。
2、鉆床認知包括兩部分：鉆床認知和鉆床工作
鉆床認知：展示鉆床主要組成部分。包括立內柱、外立柱、底座、搖臂升降絲杠、搖臂、主軸、主軸箱、工作臺。
鉆床工作：通過點擊仿真車鉆按鈕來操作鉆床運行，了解Z37鉆床運作原理流程。
3、電路原理：電路圖包括電源開關、冷卻泵電動機、主軸電動機、搖臂升降電動機、立柱松緊電動機、抵押照明、零壓保護、主軸電動機控制、搖臂升降控制、立柱松緊控制。通過點擊動態電路圖了解電路運行過程中的原理。電路圖通電運行的部分進行高亮顯示。
4、鉆床壁龕主電線路連接
實訓內容：接線盒內仿真各種接線器件，可以自由接線。點擊操作提示后，應連線的器件接線點高亮閃爍顯示。同時配備原理圖，連接點對應的原理圖同時高亮閃爍。接線完成圖呈現器件連接完成后效果圖。
5、鉆床壁龕控制電路連接
實訓內容：接線盒內仿真各種接線器件，可以自由接線。點擊操作提示后，應連線的器件接線點高亮閃爍顯示。同時配備原理圖，連接點對應的原理圖同時高亮閃爍。接線完成圖呈現器件連接完成后效果圖。
6、鉆床壁龕外部接線
實訓內容：接線盒內仿真各種接線器件，可以自由接線。同時配備原理圖，參照原理圖進行連線。
教學資源：Z37型車床電氣控制線路的安裝與調試的文字教學資源。
（三）M7130磨床
1、實訓內容：磨床認知、電路原理、磨床壁龕主電線路連接、磨床壁龕控制電路連接、磨床壁龕外部接線、教學資源。
2、磨床認知包括兩部分：磨床認知和磨床工作
磨床認知：展示磨床主要組成部分。包括立柱、照明燈及開關、工作臺、滑座、砂輪架、電磁吸盤。
磨床工作：通過點擊仿真磨床按鈕來操作鉆床運行，了解M7310磨床運作原理流程。
3、電路原理：電路圖包括電源開關及保護、砂輪電動機、冷卻泵電動機、液壓泵電動機、控制電路保護、砂輪控制、液壓泵控制、整流變壓器、整流器、電磁吸盤、照明。通過點擊動態電路圖了解電路運行過程中的原理。電路圖通電運行的部分進行高亮顯示。
4、磨床壁龕主電線路連接
實訓內容：接線盒內仿真各種接線器件，可以自由接線。點擊操作提示后，應連線的器件接線點高亮閃爍顯示。同時配備原理圖，連接點對應的原理圖同時高亮閃爍。接線完成圖呈現器件連接完成后效果圖。
5、磨床壁龕控制電路連接
實訓內容：接線盒內仿真各種接線器件，可以自由接線。點擊操作提示后，應連線的器件接線點高亮閃爍顯示。同時配備原理圖，連接點對應的原理圖同時高亮閃爍。接線完成圖呈現器件連接完成后效果圖。
6、磨床壁龕外部接線
實訓內容：接線盒內仿真各種接線器件，可以自由接線。同時配備原理圖，參照原理圖進行連線。接線完成圖呈現器件連接完成后效果圖。
教學資源：M7130型磨床電氣控制線路的安裝與調試的文字教學資源。
（四）X62W銑床
1、實訓內容：銑床認知、電路原理、銑床壁龕主電線路連接、銑床壁龕控制電路連接、銑床壁龕外部接線、教學資源。
2、銑床認知包括兩部分：銑床認知和銑床工作
銑床認知：展示銑床主要組成部分，包括懸梁、床身、軸速旋鈕、刀桿、刀桿掛腳、主軸、工作臺、回轉盤、橫溜板、升降臺、底座。
銑床工作：通過點擊仿真銑床按鈕來操作銑床運行，了解X62W銑床運作原理流程。
3、電路原理：電路圖包括電源開關及保護、主軸電動機、冷卻泵電動機、進給電動機、整流變壓器、整流器、主軸制動、工作臺快速移動、控制照明變壓器、照明、主軸控制、快速進給控制、工作臺進給控制。通過點擊動態電路圖了解電路運行過程中的原理。電路圖通電運行的部分進行高亮顯示。
4、銑床左壁龕主電線路連接
實訓內容：接線盒內仿真各種接線器件，可以自由接線。點擊操作提示后，應連線的器件接線點高亮閃爍顯示。同時配備原理圖，連接點對應的原理圖同時高亮閃爍。接線完成圖呈現器件連接完成后效果圖。
5、銑床左壁龕控制電路連接
實訓內容：接線盒內仿真各種接線器件，可以自由接線。點擊操作提示后，應連線的器件接線點高亮閃爍顯示。同時配備原理圖，連接點對應的原理圖同時高亮閃爍。接線完成圖呈現器件連接完成后效果圖。
6、銑床右壁龕控制電路連接
實訓內容：接線盒內仿真各種接線器件，可以自由接線。點擊操作提示后，應連線的器件接線點高亮閃爍顯示。同時配備原理圖，連接點對應的原理圖同時高亮閃爍。接線完成圖呈現器件連接完成后效果圖。
7、銑床右壁龕主電線路連接
實訓內容：接線盒內仿真各種接線器件，可以自由接線。點擊操作提示后，應連線的器件接線點高亮閃爍顯示。同時配備原理圖，連接點對應的原理圖同時高亮閃爍。接線完成圖呈現器件連接完成后效果圖。
8、銑床壁龕外部接線
實訓內容：接線盒內仿真各種接線器件，可以自由接線。同時配備原理圖，參照原理圖進行連線。接線完成圖呈現器件連接完成后效果圖。
教學資源：X62W型磨床電氣控制線路的安裝與調試的文字教學資源。
附件7：西門子PLC仿真實訓軟件（網絡版，具有軟件著作權）
軟件以西門子PLC S7-200系列型號為依據，對重點、難點PLC控制電路展開仿真實訓。通過3D Max建模，結合Flash編程技術，融合教學設計，每個實訓項目精心設計了實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行等訓練模塊，基本涵蓋了國家維修電工中級、高級和技師鑒定考核對于可編程控制器的應知應會全部要求。
本軟件在研制中力爭貫徹如下的設計思想：以就業為導向，以技能訓練為核心，體現職業性；以三維職場的構建與再現為訓練環境，體現情境性；以真實項目為引領、任務為驅動、工藝過程主線，體現過程性；以學生自主訓練為主，教師演示為輔，體現以學生為主的主體性；以職業生產活動為中心，強化技能養成，體現養成性。
本軟件主要以網絡形式發布，供學生在C/S架構的微機室使用，標準配置為30個終端，可供至少一個班的學生上機仿真實訓。單機版另配，主要供教師演示性教學以及實訓教師備課使用。
本軟件適用于機電一體化技術、電氣自動化技術、電力系統自動化技術、電氣技術應用、機械工程與自動化、機械設計制造及其自動化、自動化生產設備應用、機電設備安裝與維修等專業學生的實訓教學，也可作為維修電工、可編程控制器程序設計師、電梯安裝與維修工等職業培訓與仿真技能鑒定，是電工電子實訓中心、機電一體化技術、電氣自動化技術、電力系統自動化技術等專業仿真實訓室的主體虛擬仿真實訓軟件之一。
|
一級模塊 |
二級模塊 |
三級模塊 |
|
基本指令 |
電動機啟�？刂� |
實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行 |
|
電動機正反轉控制 |
實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行 |
|
|
電動機循環正反轉 |
實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行 |
|
|
可逆運行反接制動 |
控制要求、I/O分配、T型圖、指令表、電路連接、通電運行 |
|
|
三速電機控制 |
實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行 |
|
|
星角降壓啟動控制 |
實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行 |
|
|
數碼管點亮控制 |
實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行 |
|
|
交通燈控制 |
控制要求、I/O分配、T型圖、指令表、電路連接、通電運行 |
|
|
恒壓供水系統控制 |
實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接 |
|
|
應用指令 |
循環彩燈控制 |
實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行 |
|
停車場車位控制 |
實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行 |
|
|
小推車控制 |
實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行 |
|
|
簡易三層電梯控制 |
實訓目的、控制要求、I/O分配、T型圖、指令表、電路連接、通電運行 |
|
|
順序控制指令 |
大小球傳送裝置控制 |
實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行 |
|
簡易機械手控制 |
實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行 |
|
|
音樂噴泉控制 |
實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行 |
|
|
運料小車控制 |
控制要求、I/O分配、T型圖、指令表、電路連接、通電運行 |
|
|
電鍍生產線控制 |
實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行 |
|
|
皮帶運輸線控制 |
實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行 |
|
|
工業洗衣機控制 |
實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行 |
附件8：物料分揀PLC綜合仿真實訓軟件（網絡版，具有軟件著作權）
一、產品概述
本產品依據中華人民共和國勞動和勞動安全行業標準（LD/T81.1-2006）《職業技能實訓和鑒定設備通用技術規范》，城鄉建設部、教育部相關專業教學大綱，為緩解我機械加工類專業傳統實驗實訓教學環節的不足、提高學生的職業技能水平為目的而研制。內容包括項目分析、PLC 控制（PLC 主機、輸出模塊、輸入模塊）、硬件安裝（機械手臂、氣動設備提升部件、物料導槽、皮帶、三相轉速電機等 19 個步驟）、電氣接線、軟件編程、調試運行六大模塊。軟件以技能為核心，項目為引領，任務為驅動，職場環境為背景，操作步驟為主線，以學生交互訓練為主體，具有三維可視化、智能化、全交互的特點，集職業性、情境性、過程性、交互性和靈活性于一身，性價比極高。該軟件不僅可以作為實訓教學應用，其大量的原理動畫演示也可以作為助教型軟件素材應用于課堂教學環節。為電氣自動化、機電一體化等電工電子專業的技能實訓、鑒定信息化、現代化提供了豐富不可或缺的教學資源。
二、實訓項目
|
實訓單元 |
實訓名稱 |
內容 |
|
項目分析 |
項目分析概述 |
本項目位于自動化生產線末端，系統采用PLC控制，執行機構由氣動電磁閥—氣缸產生的氣壓驅動，實現了整個系統的自動運行，并完成物料分揀。 |
|
演示過程 |
以動畫形式展示整體運行過程。 |
|
|
控制任務 |
初始位置、工作循環、設備停止、設備保護； |
|
|
PLC控制 |
PLC主機 |
基本結構、硬件組成、工作方式 |
|
輸出模塊 |
變頻器簡介、變頻器基本操作、變頻器操作模式、直流電動機、交流電機、電磁閥； |
|
|
輸入模塊 |
按鈕開關、光電傳感器、磁性傳感器、電感傳感器、電容接近開關； |
|
|
硬件安裝 |
硬件安裝 |
從元器件庫中取出器件按照正確的先后順序安裝。 |
|
硬件接線 |
傳感器 |
參考原理圖與端子圖完成對應的插頭連接。 |
|
電磁閥 |
參考原理圖與端子圖完成對應的插頭連接。 |
|
|
其他設備 |
參考原理圖完成對應的插頭連接。 |
|
|
氣路連接 |
參考氣路圖與氣閥圖以及操作步驟完成氣路連接。 |
|
|
軟件編程 |
經驗設計 |
設計方法、控制要求、IO分配； |
|
順序控制 |
設計方法、控制要求、IO分配； |
|
|
程序識讀 |
將界面左側操作步驟按照正確的順序拖至星號提示位置。 |
|
|
調試運行 |
經驗設計 |
以視頻形式直觀形象的展示文件打開與保存。 |
|
現場調試 |
推上空氣開關，將萬用表調至交流500V擋，測量對應之間的電壓，再用萬用表調至直流50V擋，測量電源模塊24V電壓。 |
三、適用范圍
機電一體化技術、電氣自動化技術、電力系統自動化技術、電氣技術應用、機械工程與自動化、機械設計制造及其自動化、自動化生產設備應用、機電設備安裝與維修等專業學生的實訓教學，也可作為維修電工、可編程控制器程序設計師、電梯安裝與維修工等職業培訓與仿真技能鑒定。是電工電子實訓中心、機電一體化技術、電氣自動化技術、電力系統自動化技術等專業仿真實訓室的主體虛擬仿真實訓軟件之一。
附件9：無線智能考核軟件
可通過 PC機或平板電腦控制終端進行實訓考核，也可通過手持移動控制終端進行實訓考核，教師與 學員界面分開，教師通過密碼進入教師界面出題，學員在普通界面答題。(注：教師與學員設故與排故界面原理圖與設備面板原理圖完全一致)
可自由設定任意一處有關的各種常見故障，故障類型包括：線路斷路、對地短路、接觸不良，偶發等故障現象。每套驅動模塊可以設置 8 路大電流 5A 的開路故障、16 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共 24 路故障設置。可根據需求擴展設置 64 路大電流 5A 的開路故障、128 路小電流 2A 的信號通 路的開路、不良、偶發、短路等故障，共192 路故障設置�？筛鶕�(jù)用戶使用要求調整故障設置點的數量和故障設置類型。
所有配備驅動模塊的實訓設備，均可通過內置的專用新型無線數據傳輸模塊無線組網，實現遠程集中管理。
用戶可選擇通過無線或 RS-232 串口通訊與其它實訓設備配套的無線故障設置控制系統組成一個網絡，通過示教臺主控計算機控制每一臺實訓設備的故障設置、故障排除、參數設定、遠程起動、信息反饋、考核評分等功能。
二、SBWXG-01G型高性能高級維修電工及技能培訓考核實訓裝置
一、概述：
本裝置是根據勞動和社會保障部頒發的"工人等級標準"和"職業技能鑒定"的要求而設計的，它適用于《初級維修電工》、《中級維修電工》和《高級維修電工》教材要求的電氣控制線路，通過裝置配備的PLC可編程控制器和變頻調速器及相應實訓模塊的訓練，快速掌握課程要求的實際應用技術和操作技能，具有針對性、實用性、科學性和先進性，它能滿足技師技術及中、高級維修電工考核大綱的要求，是各勞動職業技能鑒定部門、大中專院校、技校中、高級維修電工技能考核的理想設備。
二、裝置特點：
1.電氣控制線路元器件都裝在作為掛板的安裝板上，操作方便、更換便捷，便于擴展功能或開發新實訓，操作內容的選擇具有典型性和實用性；
2.操作臺只需三相四線的交流電源，即可投入使用；
3.技能培訓用的控制線路和經特殊設計的小電機,可模擬工廠中各類電氣拖動系統, 并可滿足維修電工的安裝、調試、故障分析及排除的技術要求；
4.裝置設有電壓型和電流性漏電保護器，能確保操作者的人生安全；
5.所有元器件都通過導線引到接線端子上，學生接線時只需在端子上進行接線，有利于保護元器件；
6.通過走線槽進行走線，進行工藝布線訓練。
7.具有定時兼報警記錄儀，為學生實訓技能的考核提供一個統一標準。
三、技術性能：
1.輸入電壓：三相四線（或三相五線）～380V±10% 50Hz
2.工作環境：溫度-10～＋40℃ 相對濕度＜85%（25℃） 海拔＜4000m
3.裝置容量：＜1.5KVA
4.重 量：100Kg
5.外形尺寸：1680×700×1630mm3
6.漏電保護動作電流：≤30mA；漏電保護動作時間：≤0.1s。
四、裝置的基本配置及功能
（一）DW02 電源控制箱
主控屏為鐵質雙層亞光密紋噴塑結構，鋁質面板。
（二）主控功能板配備資源
1.三相四線電源輸入，經漏電保護器后，經過總開關，通過起、停按鈕控制接觸器通斷，并設有急�？刂瓢粹o；
2.控制屏上有450V指針式交流電壓表1只，通過波段開關切換可以觀測三相電網電壓；
3.定時器兼報警記錄儀（服務管理器），平時作為時鐘使用，具有設定時間、定時報警、切斷電源等功能；還可以自動記錄由于接線或操作錯誤所造成的漏電告警、電源短路的總次數，為學生實訓技能的考核提供一個統一的標準；
4.交流低壓電源：設有變壓器一只，原邊220V、副邊26V和6.3V的交流電壓，6.3V用于信號指示燈電源，26V用于能耗制動中整流電路的交流電源；
5.4只5408二極管，用于能耗制動的整流電路；
7.三只75Ω/75W電阻用于電動機降壓啟動、一只10Ω/25W用于異步電動機的能耗制動。
★8．智能考核系統（與一體化示教控制系統"智能考核軟件"配套考核）
采用最新 MCU 技術 RAM 處理芯片的數字化集成電路板與配套無線故障設置控制系統，系統穩定、不易感染病毒。
控制模塊(PC 控制終端或手持移動控制終端)和驅動模塊(智能故障設置驅動盒)分離， 避免復雜連線干擾控制器，系統更加可靠。
驅動模塊內置智能故障設置控制系統，配有專用新型無線數據傳輸模塊(可插拔型)和RS232 串行通訊接口，可無線組網通訊和 RS232 有線通訊。
手持移動控制終端采用 7 寸高清晰彩色液晶觸控屏，中文菜單式觸控操作界面，人機對 話友好。手持移動控制終端可控制任意一臺帶驅動模塊的實訓設備。
手持移動控制終端不聯網時可作單機操作，當帶驅動模塊的實訓設備無線組網時，手持移動控制終端可無線進網作為聯網終端，可作學生機登錄實訓與考核的操作終端，也可作教師機登錄出題設故的操作終端。
可通過 PC機或平板電腦 控制終端進行實訓考核，也可通過手持移動控制終端進行實訓考核，教師與 學員界面分開，教師通過密碼進入教師界面出題，學員在普通界面答題。(注：教師與學員設故與排故界面原理圖與設備面板原理圖完全一致)
可自由設定任意一處有關的各種常見故障，故障類型包括：線路斷路、對地短路、接觸不良，偶發等故障現象。每套驅動模塊可以設置 8 路大電流 5A 的 開路故障、16 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共 24 路故 障設置�？筛鶕�(jù)需求擴展設置 64 路大電流 5A 的開路故障、128 路小電流 2A 的信號通 路的開路、不良、偶發、短路等故障，共192 路故障設置�？筛鶕�(jù)用戶使用要求調整故障設置點的數量和故障設置類型。
所有配備驅動模塊的實訓設備，均可通過內置的專用新型無線數據傳輸模塊無線組網，實現遠程集中管理。
用戶可選擇通過無線或 RS-232 串口通訊與其它實訓設備配套的無線故障設置控制系統 組成一個網絡，通過主控計算機控制每一臺實訓設備的故障設置、故障排除、參數設定、遠程起動、信息反饋、考核評分等功能。
★9、通信板：
1）實驗臺地址范圍0-255。
2）具有WIFI、RJ45、RS485上位機通信接口。
3）一體化示教控制系統上位機與各學生實驗臺智能測量儀表數據交換，接口轉換功能。
4）工作溫度范圍-20℃～+50℃。
（三）實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板、結構堅固，造型美觀大方。桌子左右各設有兩個抽屜（帶鎖），并帶有柜子，分別可放置掛件和實訓物品。
五、實訓項目
（一） 工廠電氣、繼電接觸控制電路實訓
1. 三相異步電動機直接啟動控制電路
2. 三相異步電動機點動控制電路
3. 三相異步電動機自鎖控制電路
4. 三相異步電動機按鈕聯鎖正反轉控制電路
5. 三相異步電動機接觸器聯鎖正反轉控制電路
6. 三相異步電動機雙重聯鎖正反轉控制電路
7. 三相異步電動機工作臺自動往返控制電路
8. 兩臺三相異步電動機順序啟動、順序停轉控制電路
9. 三相異步電動機的兩地控制電路
10. 接觸器控制的Y-△控制
11. 時間繼電器控制的Y-△控制
12. 三相異步電動機單向啟動反接制動控制電路
13. 三相異步電動機無變壓器半波整流單向啟動能耗制動控制電路
14. 三相異步電動機有變壓器全波整流單向啟動能耗制動控制電路
15. 三相異步電動機正反轉啟動能耗制動控制電路
16. 單相鼠籠電動機電容啟動控制電路
17. 雙速交流異步電動機手動變速控制電路
18. 雙速交流異步電動機自動變速控制電路
19. 斷電延時直流能耗制動的Y-△啟動控制電路
20. 三相異步電動機正反轉能耗制動控制線路
21. 三相異步電動機正反轉啟動反接制動控制線路
22. C620型車床電氣控制線路
23. 電動葫蘆電氣控制
24. Y3150滾齒機控制電路
（二）PLC可編程控制器基礎電路實訓
1. PLC控制十字路口交通燈的模擬
2. PLC控制自動供水模擬控制的模擬
3. PLC控制裝配流水線控制的模擬
4. PLC控制機音樂噴泉模擬控制
5. PLC控制搶答器模擬控制
6. PLC控制天塔之光
7. PLC控制電鍍系統的自動控制
8. PLC控制洗衣機的自動控制
（三）交流電機調速系統實訓
變頻調速系統實訓：
1. 變頻器功能參數設置與操作
2. 變頻器報警與保護功能
3. 多段速度選擇變頻調速
4. 外部端子點動控制
5. 控制電機正反轉運動控制
6. 控制電機運行時間操作
7. 瞬間停電變頻器參數設定
8. 外部電壓變頻調速
9. 外部電流變頻調速
10. 三相異步電動機的變頻開環調速
變極調速系統實訓
1. 三相雙速電機的手動與自動變極調速系統調速與運行
★（四）機床電路智能控制電路實訓（由一體化示教電源控制系統隨機設故）
1. CA6140車床電氣控制電路單元常見故障的檢查與排除（16個故障點，自動設故）。
2．X62W銑床電氣控制電路單元常見故障的檢查與排除（16個故障現象，自動設故）
（五）PLC與變頻器綜合應用實訓
1. PLC控制的三相異步電動機正反轉控制
2. PLC控制的三相異步電動機Y-△啟動控制
3. PLC控制的三相異步電動機降壓啟動控制
4. PLC控制的三相異步電動機能耗制動控制
5. PLC控制變頻器調速
（六）觸摸屏控制實訓
1.基于觸摸屏控制方式的基本指令編程練習
2.基于觸摸屏控制方式的LED控制
3.PLC、觸摸屏與變頻器通信控制
（七）電子技能創新實訓
A.基礎實驗
1.點亮第一個LED
2.LED閃爍
3.LED流水燈
4.蜂鳴器
5.靜態數碼管顯示
6.動態數碼管顯示
7.獨立按鍵
8.矩陣按鍵
9.8X8LED點陣（點亮一個點）
10.8X8LED點陣（顯示數字）
11.外部中斷0
12.外部中斷1
13.定時器0中斷
14.定時器1中斷
15.串口通訊
16.EEPROM-IIC
17.DA18B20溫度傳感器
18.DS1302時鐘
19.紅外通信
20.AD模數轉換
21.DA數模轉換
22.LCD1602液晶
B.中級實驗
1.DS1302時鐘 LCD1602顯示
2.LCD1602滾動顯示
3.LCD1602顯示紅外值
4.LCD1602顯示矩陣按鍵鍵值
5.LCD顯示溫度+串口接收溫度
6.LED點陣顯示漢字
7.LED點陣顯示數字
8.LED流水+定時器
9.按鍵控制蜂鳴器
10.按鍵控制數碼管
11.定時器秒表（查詢方式）
12.蜂鳴器音樂之八月桂花
13.矩陣按鍵數碼管移位顯示
14.門鈴設計
15.秒表
16.音樂播放器
C.高級實驗
1.超聲波測距（LCD1602顯示）
2.超聲波測距（數碼管顯示）
3.孵化環境溫濕度監控系統設計
4.基于單片機的室內空氣凈化系統
5.基于單片機的溫度濕度采集系統
6.基于單片機的智能計算器
SBWXG-01G型高性能高級維修電工實訓考核裝置總體配置表一
|
序號 |
名稱 |
單位 |
數量 |
備注 |
|
|
1 |
維修電工實訓考核臺架 |
臺 |
1 |
外形尺寸：1680mm×700mm×1630mm ； 材 料：鋼木結構；符合國家相關環保要求； 輸入電壓：AC 380 V±10% 50 Hz 三相五線； 容 量：＜1.5 kVA； 實 驗 屏：用于掛置實訓單元掛板 |
|
|
2 |
電氣控制實訓單元掛箱及電機 |
塊 |
1 |
DW-05 |
電工技能實訓組件（五） |
|
塊 |
1 |
DW-06 |
維修電工實訓組件（一） |
||
|
塊 |
1 |
DW-07 |
維修電工實訓組件（二） |
||
|
塊 |
1 |
DW-08 |
維修電工實訓組件（三） |
||
|
塊 |
1 |
DW-09 |
維修電工實訓組件（四） |
||
|
臺 |
1 |
SBDJ-01 |
單相電容起動電動機，交流220V |
||
|
SBDJ02 |
三相鼠籠電動機AC220V（Y） |
||||
|
SBDJ03 |
三相鼠籠電動機AC380V（Y/△,帶速度繼電器） |
||||
|
SBDJ04 |
雙速異步電動機AC380V（△/YY） |
||||
|
SBDJ05 |
直流他勵電機220V |
||||
|
3 |
變頻器實訓掛箱 |
套 |
1 |
三菱FR-S720變頻器，帶有RS485通訊接口及BOP操作面板。 |
|
|
4 |
工業觸摸屏模塊 |
塊 |
1 |
配有昆侖通態7英寸觸摸屏； DC 24V供電，彩色觸摸屏 ,配有通信下載編程電纜，觸摸屏與變頻器通信電纜，觸摸屏與PLC通信電纜，觸摸組態軟件。 |
|
|
5 |
★智能設故機床電路實訓掛箱（由一體化示教電源控制系統隨機設故） |
套 |
1 |
CA6140車床電氣控制電路掛箱 |
|
|
X62W銑床電氣控制電路掛箱 |
|||||
|
6 |
PLC主機掛箱
|
套 |
1 |
西門子CR40 PLC（AC/DC/RELAY）主機，集成數字量I/O（24路數字量輸入/16路數字量輸出）、RS-485通信口、6路高速計數器；以太網通訊 |
|
|
7 |
PLC實訓掛箱 |
塊 |
1 |
搶答器/音樂噴泉/裝配流水線/交通信號燈/自動供水/天塔之光 自動送料裝車/四節傳送帶/多種液體混合裝置/自動售貨機/自控軋鋼機/郵件分揀機 機械手控制/自控成型機/加工中心 四層電梯/基礎實驗/中間繼電器 |
|
|
8 |
電子技能創新實訓 |
套 |
1 |
|
|
|
9 |
電機導軌及光碼盤測速系統 |
1 |
套 |
含光碼盤測速系統（配有高精度光電編碼器）一套，電機導軌1幅，道軌平整度好，無應力變形，同心度好。 |
|
|
10 |
SC-09通訊編程電纜 |
1 |
根 |
用于PLC主機與PC機通訊 |
|
|
11 |
工控組態軟件 |
1 |
套 |
|
|
|
12 |
PLC仿真實訓軟件 |
|
|
（1）通過PLASH虛擬環境實時顯示PLC的運行狀態 （2）PLC編程訓練、PLC程序編寫測試等功能 （3）實現PLC運行模擬，對錯誤程序進行檢查 |
|
|
13 |
電工連線 |
套 |
1 |
20根：長1000mm 黃6條、綠6條、紅6條、黑2條； 10根：長600mm 黃2條、綠2條、紅2條、藍2條、黑2條。 |
|
|
14 |
網孔實操板及器材 |
套 |
1 |
網孔實操板：規格：485*600；通過搭配元器件，學生可自行在網孔板上固定、安裝、布局、走線和調試，能培養學生的動手能力和操作技能。該網孔板還可作為實訓項目的擴展模塊。 |
|
|
器材：交流接觸器3只，熱繼電器2只，時間繼電器1只，鐵殼按鈕2只，保險座5P，端子排20孔 |
|||||
|
15 |
常用工具 |
套 |
1 |
一字螺絲刀1把；十字螺絲刀1把；剝線鉗1把；指針式萬用表1個；斜口鉗1把。 |
|
|
16 |
實驗說明書 |
套 |
1 |
指導學生實訓 |
|
表二、維修電工電氣控制實訓考核掛箱配置說明表
|
序號 |
名稱 |
單位 |
數量 |
備注 |
|
1 |
DW-05電工技能實訓組件(五) |
套 |
1 |
提供兩組90Ω×2/1.3A磁盤電阻；一組900Ω×2/0.41A磁盤電阻。 |
|
2 |
DW-06維修電工實訓組件（一） |
套 |
1 |
提供電容器2只、交流電磁閥1只、交流接觸器1只、熱繼電器3只 |
|
3 |
DW-07維修電工實訓組件（二） |
套 |
1 |
提供空氣開關1只、3P熔斷器2只、交流接觸器3只。 |
|
4 |
DW-08維修電工實訓組件（三） |
套 |
1 |
提供通電延時時間繼電器2只、斷電延時時間繼電器1只、行程開關4只、各種顏色的按鈕6只 |
|
5 |
DW-09維修電工實訓組件（四） |
套 |
1 |
提供交流接觸器4只 |
