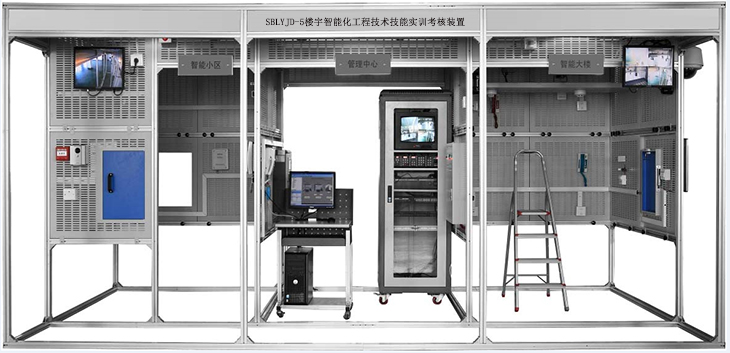

SBLYJD-5樓宇智能化工程技術技能實訓考核裝置
一、產品概述
樓宇智能化工程技術技能實訓考核裝置是為職業院校、職業教育培訓機構研制的樓宇智能化技術實訓考核設備，根據智能建筑行業樓宇智能化的特點，在接近工程現場的基礎上，針對實訓教學進行了專門設計，包含了計算機技術、網絡通信技術、綜合布線技術、DDC技術等，強化了樓宇智能化系統的設計、安裝、布線、接線、編程、調試、運行、維護等工程能力。它適合樓宇智能化工程技術、機電安裝工程等相關專業的教學和培訓。
該系統在結構上以智能建筑模型為基礎，包含了智能大樓、智能小區、管理中心和樓道等典型結構，涵蓋了對講門禁、安防、視頻監控、消防、綜合布線和DDC監控照明六個系統，各系統既可獨立運行，也可實現聯動。通過此系統進行項目訓練，檢驗學生的團隊協作能力、計劃組織能力、樓宇設備安裝與調試能力、工程實施能力、職業素養和交流溝通能力等。
二、系統結構與組成
樓宇智能化工程實訓系統采用智能建筑模型，包含智能大樓、智能小區、管理中心和樓道等功能區域。系統設有總電源箱、安防控制箱、、DDC控制箱。
智能大樓設計為兩層結構，可實現、視頻監控和綜合布線系統的工程訓練。
樓道和智能小區分別設有單元門和單戶門，可實現智能小區對講門禁系統的設備安裝等工程訓練，實現單元和單戶可視對講功能。
管理中心實現智能小區和智能大樓的集中監控和管理，包含了管理中心機、視頻監控臺的管理設備。
在智能大樓、管理中心區域內，
在智能大樓、管理中心和樓道各區域內，安裝典型監控器材（各類型的高速球云臺攝像機、一體化槍型攝像機、萬向云臺攝像機等），實現主要出入口和關鍵區域視頻監控，設有三臺監視器，其中兩臺17寸液晶監視器、一臺14寸CRT監視器。
在智能建筑模型周圍安裝紅外對射、智能小區內的房間窗戶裝有幕簾探測器實現智能建筑行業典型周界防范。
各功能區域之間采用工程橋架實現系統連接。
三、主要技術性能
1.輸入電源：?jiǎn)蜗嗳�AC220V±10% 50Hz
2.工作環境：溫度-10℃～40℃ 相對濕度≤85% （25℃）海拔≤4000m
3.裝置容量：≤1kVA
4.安全保護：具有漏電壓、漏電流保護，安全符合國家標準
四、通過項目任務實施，可考察的職業能力
1.樓宇智能化工程設計能力
2.消防報警系統設計、安裝施工與調試能力
3.視頻監控系統設計、安裝與調試能力
4.對講門禁及室內安防系統設計、安裝與調試能力
5.綜合布線系統施工能力
6.智能一卡通系統的設計、安裝及調試
7.DDC監控系統的設計、安裝及調試
8.監控軟件組態、通訊和運行能力
9.智能建筑系統故障診斷與調試能力
10.Lonmaker軟件的安裝、操作實訓
11.LON網卡的配置及接線、操作實訓
12．DDC設備開發控制箱的操作、接線、組態、監控實訓
13．中央空調一次回風實訓系統操作、接線、組態、監控實訓
14. 給排水控制實訓系統系統操作、接線、組態、監控實訓
五、樓宇智能化工程技術技能實訓考核術平臺
1.基本規格
|
序號 |
項目?jī)?nèi)容 |
規格、技術指標 |
數量 |
單位 |
|
1 |
智能建筑模型 |
由鋁合金型材框架和安裝布線網孔板組成，4660mm×2220mm×2330mm（長×寬×高），分為智能大樓、智能小區、管理中心和樓道等區域，智能大樓設計為兩層結構，器件采用自攻螺絲和工程塑料卡件配合安裝。 |
1 |
臺 |
|
2 |
安裝布線網孔板 |
780mm×750mm |
26 |
塊 |
|
710mm×260mm |
1 |
塊 |
||
|
1500mm×260mm |
3 |
塊 |
||
|
1500mm×500mm |
3 |
塊 |
||
|
3 |
總電源箱 |
空氣開關 |
1 |
套 |
|
4 |
安防控制箱 |
AC24V、DC12V/5A、DC18V/1.5A |
1 |
套 |
|
5 |
消防控制箱 |
DC24V/2A、24V繼電器 |
1 |
套 |
|
6 |
DDC控制箱 |
DC24V/5A 24V繼電器 |
1 |
套 |
|
7 |
電腦桌 |
600mm×600mm×800mm （長×寬×高） |
1 |
臺 |
|
8 |
鋼凳 |
Φ300mm×450mm （圓×高） |
1 |
把 |
|
9 |
鋁人字梯 |
900mm×250mm×1200mm （長×寬×高） |
2 |
把 |
|
10 |
工程塑料卡件 |
20mm×10mm×11mm （長×寬×高） |
500 |
個 |
|
11 |
計算機 |
ntel 酷睿i5 雙核CPU；主板：Intel H61 芯片組；內存≥4G DDR3 1333,最高支持8GB；顯卡：HD8350或GT620 1G獨立顯卡；顯示器：19寸寬屏LED液晶；內裝操作系統，LonMarker編程軟件，力控組態軟件 |
1 |
套 |
2.系統配置
|
一、對講門禁系統 |
||||
|
序號 |
設備名稱 |
設備型號 |
單位 |
數量 |
|
1 |
管理中心機 |
ET-366G |
臺 |
1 |
|
2 |
歐式數碼彩色可視室外主機 |
ET-366D08-1-ID |
臺 |
1 |
|
3 |
電源 |
ET-366P |
臺 |
1 |
|
4 |
聯網器 |
ET-366W |
臺 |
1 |
|
5 |
多功能壁掛室內分機 |
ET-366M5-F |
臺 |
1 |
|
6 |
非可視壁掛室內分機 |
ET-366H2 |
臺 |
1 |
|
7 |
門前鈴 |
ET-366BD1 |
臺 |
1 |
|
8 |
層間分配器 |
ET-366FS2 |
臺 |
1 |
|
9 |
非接觸卡 ID |
|
張 |
1 |
|
10 |
電插鎖 |
|
只 |
1 |
|
二、消防系統 |
||||
|
序號 |
設備名稱 |
設備型號 |
單位 |
數量 |
|
1 |
火災報警控制器 |
GST-200 |
臺 |
1 |
|
2 |
點型感煙火災探測器 |
G3 |
只 |
1 |
|
3 |
點型感溫火災探測器 |
G3N |
只 |
1 |
|
4 |
探測器通用底座 |
DZ-02 |
只 |
2 |
|
5 |
手動報警按鈕 |
GST-9122 |
只 |
1 |
|
6 |
消火栓報價按鈕 |
|
只 |
1 |
|
7 |
聲光報警器 |
|
只 |
1 |
|
8 |
隔離模塊 |
|
只 |
1 |
|
9 |
單輸入模塊 |
|
只 |
1 |
|
10 |
單輸入輸出模塊 |
|
只 |
1 |
|
11 |
電子編碼器 |
|
只 |
1 |
|
12 |
火災顯示盤 |
ZF-101 |
臺 |
1 |
|
三、安防系統 |
||||
|
序號 |
設備名稱 |
設備型號 |
單位 |
數量 |
|
1 |
門磁開關 |
|
只 |
1 |
|
2 |
家用緊急求助按鈕 |
|
只 |
1 |
|
3 |
被動紅外空間探測器 |
|
只 |
1 |
|
4 |
被動紅外幕簾探測器 |
|
只 |
1 |
|
5 |
燃?xì)馓綔y(cè)器 |
|
只 |
1 |
|
6 |
主動紅外對射報警器 |
|
只 |
1 |
|
7 |
聲光報警器 |
|
只 |
1 |
|
四、視頻監控系統 |
||||
|
序號 |
設備名稱 |
設備型號 |
單位 |
數量 |
|
1 |
高速球云臺攝像機 |
|
臺 |
1 |
|
2 |
一體化槍型攝像機 |
|
臺 |
1 |
|
3 |
紅外攝像機 |
|
臺 |
1 |
|
4 |
室內全方位云臺 |
|
臺 |
1 |
|
5 |
矩陣主機 |
|
臺 |
1 |
|
6 |
矩陣控制鍵盤 |
|
臺 |
1 |
|
7 |
彩色監視器 |
|
臺 |
1 |
|
8 |
硬盤錄像機 |
|
臺 |
1 |
|
9 |
硬盤 |
500G |
只 |
1 |
|
10 |
視頻線纜 |
|
米 |
100 |
|
11 |
電源線 |
|
米 |
100 |
|
五、綜合布線系統 |
||||
|
序號 |
設備名稱 |
設備型號 |
單位 |
數量 |
|
1 |
RJ45超五類配線架 |
普天 |
|
1 |
|
2 |
以太網交換機 |
TP-LINK |
|
1 |
|
3 |
電話程控交換機 |
國威4進16出 |
|
1 |
|
4 |
110配線架 |
普天 |
|
1 |
|
5 |
電話模塊 |
|
|
10 |
|
6 |
超五類網絡模塊 |
|
|
10 |
|
7 |
電話機 |
|
|
1 |
|
8 |
RJ11 水晶頭 |
|
|
1 |
|
9 |
RJ45 水晶頭 |
|
|
1 |
|
10 |
超五類網絡電纜 |
|
|
1 |
|
11 |
三類電話電纜 |
|
|
1 |
|
12 |
模塊面板 |
|
|
10 |
|
13 |
語音面板 |
|
|
10 |
|
六、DDC監控系統 |
||||
|
1 |
LonWorks DDC設備開發控制箱 |
學生能熟練掌握Node Builder軟件的使用和開發LonWorks節點的過程，以及基于神經元芯片（Neuron Chip）的外圍電路設計。主要由雙絞線通用控制模塊、多種輸入接口，輸出接口、數據轉換接口等模塊組成。 |
套 |
1 |
|
2 |
中央空調一次回風實訓系統 |
中央空調一次回風實訓系統 采用Lonworks DDC控制完成對兩個模塊的自動化控制，采用工業組態軟件完成系統監控。通過該模塊的實訓操作，可強化訓練學生的DDC編程和工業監控系統設計能力，多個系統之間還可以進行Lonworks網絡組網、系統集成等技術的強化訓練。主要配置有新風閥、壓差開關、盤管、防凍開關、加濕器、送風機（包括配電箱）、溫濕度傳感器等�？赏瓿梢淮位仫L(fēng)空調機組的“回風溫度控制”、“回風濕度控制”、“風閥控制”、溫/濕度/運行狀態監控”、“定時啟/�？刂啤�、“保護監控”、“報警控制”、“聯動控制”等功能。 |
套 |
1 |
|
3 |
給排水控制實訓系統 |
給排水控制實訓系統 采用模擬控制方式，主要配置有給水泵（兩臺）、排水泵、供水箱高/低報警水位、集水坑高/中/低位傳感器、壓力變送器等�？赏瓿山o排水系統的“水位監測”、“水泵啟/停”、“設備運行狀態監控”、“報警控制”等功能。 |
套 |
1 |
|
4 |
DDC控制器 |
EHS |
套 |
2 |
|
5 |
LON網卡 |
|
只 |
1 |
|
6 |
Lonmaker編程軟件 |
|
套 |
1 |
|
七、智能一卡通系統 |
||||
|
1 |
電控鎖 |
|
只 |
1 |
|
2 |
門禁一體機（帶軟件通訊功能）IC |
|
臺 |
1 |
|
3 |
出門按鈕 |
|
只 |
1 |
|
4 |
考勤機 IC（帶軟件） |
|
臺 |
1 |
|
5 |
消費機 IC（帶軟件） |
|
臺 |
1 |
|
6 |
IC消費發卡器 |
|
臺 |
1 |
|
7 |
IC卡 M1卡 |
|
張 |
10 |
3.工具及配件
|
序號 |
名稱 |
內容 |
|
1 |
工具 |
包含網線鉗、打線鉗、線纜測試儀、小一字螺絲刀、小十字螺絲刀、長柄螺絲刀、剪刀、剖線鉗、尖嘴鉗、斜口鉗等通用或?qū)Ｓ霉ぞ摺?/span> |
|
2 |
耗材配件 |
包含PVC線槽、RJ11水晶頭、RJ45水晶頭、BNC視頻接頭、23芯線(紅、黑)、16芯線(黃、白)、網線、電話線等。 |
|
