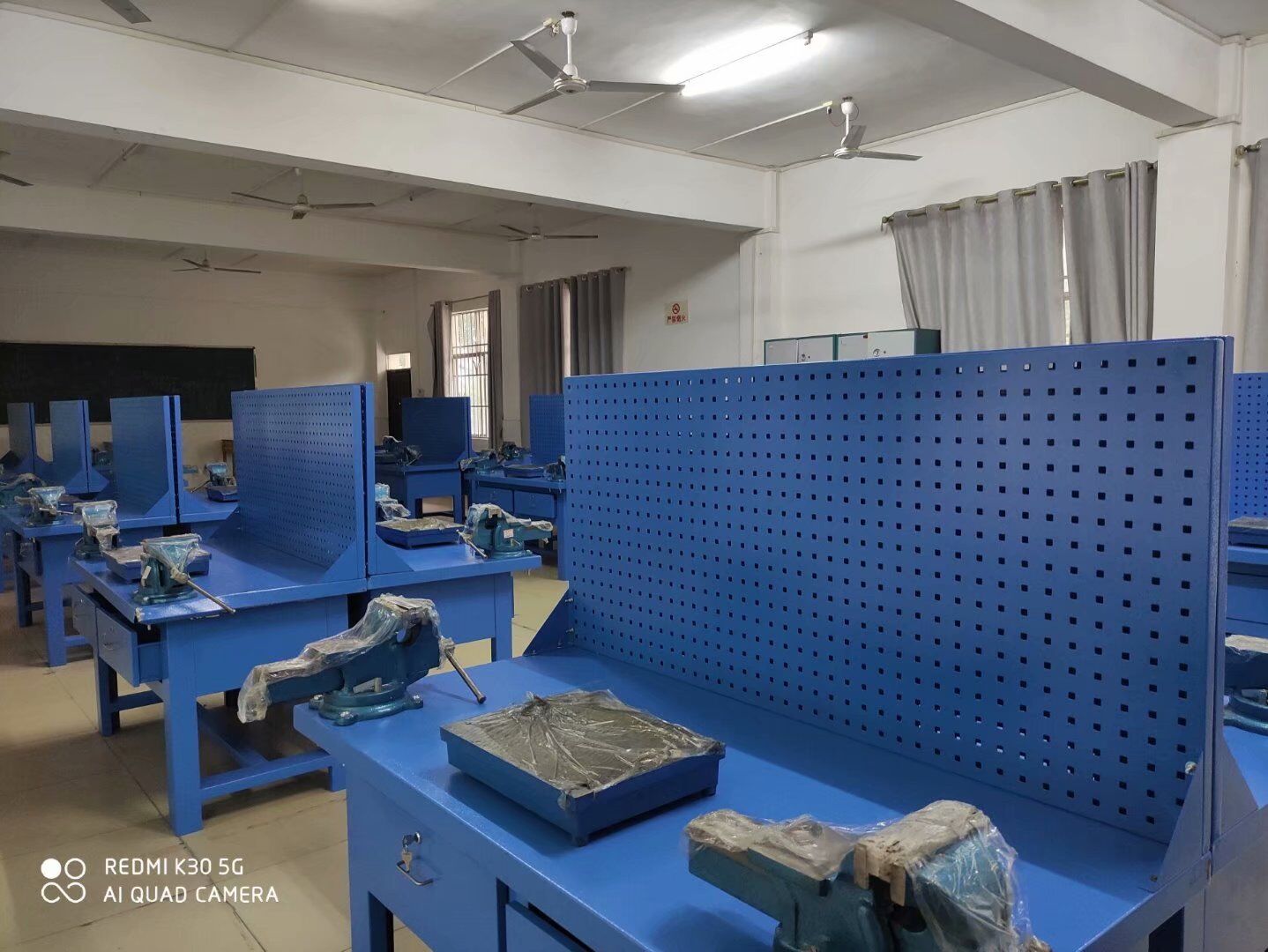

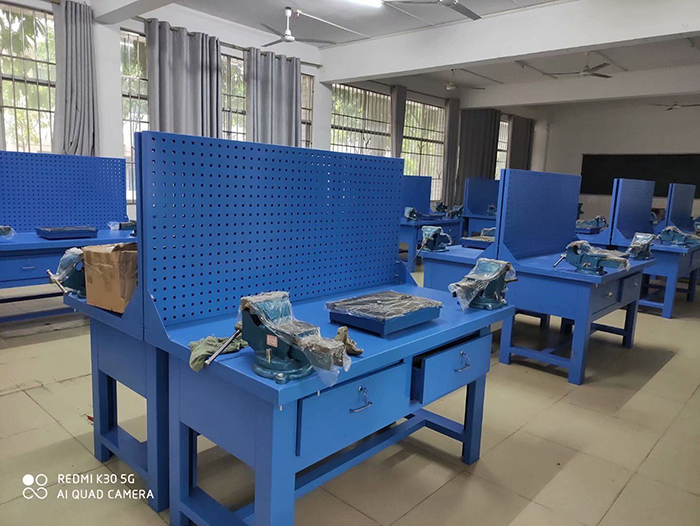

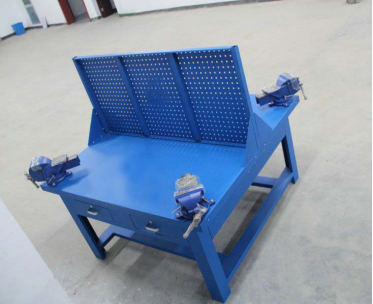

四工位重型鉗工實訓臺

四工位重型鉗工實訓臺

鉗工加工是鉗工是機械制造中最古老，也是最基礎的金屬加工技術。隨著各種機床的發展，使得大部分鉗工作業也逐步實現了機械化和自動化，但在機械制造過程中鉗工仍是廣泛應用的基本技術，也是機械類和近機械類本科生應該掌握的基本技術，因而成為了《工程訓練》課程的主要內容之一。鉗工臺主要實訓項目：鉗工基本操作訓練、鉗工工藝綜合創新訓練、機器拆裝、高級鉗工操作訓練。

四工位重型鉗工實訓臺尺寸：1500mm*1500mm*800mm；實木支架不銹鋼桌面（不銹鋼桌面壁厚≥3mm，配相應鉗桌隔網；配工具；工作任務：

1、劃線技能訓練

2、銼削技能訓練

3、鋸削技能訓練

4、鉆削技能訓練

5、攻、套螺紋技能訓練

6、刮削技能訓練

7、根據配套工具自行設定的鉗工技能訓練項目 ；

配備工具：1、4臺6寸臺虎鉗，鉗口尺寸：150mm ，鉗口采用粉末冶金壓制，最新淬火工藝處理，鉗口吻合精度高（銼刀銼鉗口不掉粉），活體鋼板整體壓制，不易斷裂，臺鉗本體采用特殊材料鑄造，抗拉強度更強，精度>1，虎鉗凈重不低于 16.5KG；

2、4把鋼鋸架，合金手柄 460*117mm ；

3、2套圓銼刀，8-12寸；

4、2套半圓銼刀，8-12寸；

5、2套方銼刀，8-12寸；

6、2套扁銼刀，8-12寸；

7、2套三角銼刀，8-12寸；

8、20個木制銼刀柄；

9、2臺劃線平板，300×300mm；

10、4把榔頭，1.5P；

11、4把鉗工劃規（圓規）；

12、4把角尺，長 120 mm；

13、2把塞尺，17片裝；

14、4把鋼尺，150 mm；

15、4支劃針，長120mm；

16、2支 鉗工專用樣沖；

17、2套內外卡鉗，一套為 2 把，內卡外卡各一把；

18、4把三角刀，150mm；

19、2塊油石，200目；

20、2套絲錐，M3、M4、M5、M6、M7、M8、M9、M10、M12，高強度合金，攻Q235無壞絲；

21、2套板牙，M3、M4、M5、M6、M7、M8、M9、M10、M12，高強度合金，攻Q235無壞絲；

22、2把絲錐扳手同本清單序號20項內容相匹配的絲錐扳手；

23、2套板牙架，同本清單序號21項內容相匹配的絲錐扳手；

24、2套鉗工鏨子，高強度合金；

25、2套什錦銼，10件套；

26、2把手虎鉗，4寸；

27、1盒鋼據條；

28、4把活動扳手，200×24；

29、4把鋼絲鉗，7寸；

30、4把一字批，5*150mm；

31、4把十字批，5*150mm

32、2套呆扳手，8-10、10-12、12-14、14-17；

33、2把鐵皮剪刀、8寸；

34、4把尖嘴鉗，6寸；

35、4把木柄鋼絲刷；

36、2套內六角扳手，套裝10件套；

37、2套黑板，400*600雙面磁性黑板，鋁合金邊框；

38、2套長夾，40CM，金屬材質；

39、10個磁性貼，圓形；

40、2個圖紙壓條，長形30CM，帶磁性，可在黑板或掛板上夾圖紙用。
