SB-85A液壓與PLC控制實訓裝置（工業型）
一、概述：
液壓與PLC控制實訓裝置是我公司根據高校機電一體化對電、液控制的教學大綱要求，我公司液壓與PLC控制液壓實訓設備的優點，采用了開放型實訓臺結構，廣泛征求專家教授與老師的意見，經不斷創新改進研制而成的。
集真實的液壓元件、各執行模塊、繼電器控制單元、PLC編程控制技術于一體，液壓元件成獨立模塊，均裝有帶彈性插腳的底板，實訓時可在通用鋁型材板上組裝成各種液壓系統回路，電機和泵軸承式連接（一體化）再和油箱固定在一起，油箱和控制屏單獨放置；帶有三相電源漏電保護，直流電源帶有過流保護，系統額定壓力為6.3Mpa。
二、實訓裝置功能：
1、系統采用電、液一體化結構，下半部分為標準化液壓實訓板，用以完成液壓元件的安裝固定、油路及電路的連接；上半部分為自動化控制箱，用以完成PLC、低壓電器等的安裝和接線。
2、實訓裝置主框架采用歐標鋁型材結構，傾斜安裝實訓面板鋁型材結構平臺，主要用于安裝液壓相關元件，型材表面有標準的兩道固定槽，最上面層主要以電氣控制位置。
3、桌面采用鐵質雙層亞光密紋噴塑凹凸型結構，帶有集中收集實訓遺油設計。
4、實訓裝置主框架左邊安裝有油管托架，右邊安裝有導線托架。
5、下柜采用鐵質雙層亞光密紋噴塑結構，用于儲存元器件。
三、技術參數：
1、輸入電源：三相五線，380V．允差±l0%，50Hz。
2、直流電源：DC24V
3、裝置容量：<2kVA。
4、工作環境溫度：－5℃～40℃；
5、工作濕度：≤90%(40℃時)；
6、外形尺寸：1510mm×700mm×1800mm
7、液壓泵站：最大容積45L．2mm鋼板、變量葉片泵及電機、油溫液面計、清潔蓋、空氣濾清器、吸油過濾器、耐震不銹鋼壓力表，L-HL46號液壓油。變量葉片泵：壓力7MPa．排壁8mL/r，轉速1420r/min。電機：額定電壓380V．額定功率1.5kW，絕緣等級B。
8、電源模塊：電源部份配有一個空氣開關、系統供電開關及指示燈、泵站運行開關及指示燈，急停開關及指示燈。提供電氣控制電路中的AC220V交流電壓、DC24V直流電壓。
9、PLC 主機模塊：主機選用西門子S7-SMART-20SR主機，12路開關量輸入，8路繼電輸出。
10、配有控制模塊：PLC主機模塊、直流繼電器模塊、控制按鈕模塊、時間繼電器模塊等。
11、通過機械控制，傳統繼電器控制，先進的PLC自動控制、監控技術于一體，靈活實現其功能。
12、液壓氣動仿真軟件：
（1）提供了大量液壓和氣動標準元件的圖庫、工作原理剖視圖和詳細的功能描述，各種回路都逼真地模擬這些元件的工作過程及原理。
（2）并可在回路中設置相關元件的技術參數。能進行液/氣壓知識的學習以及 回路的設計、測試和模擬。
（3）可設計并繪制符合工業標準化的回路圖，包括：液/氣壓回路圖、電液/氣控制電路圖、液/氣電-控制回路。
（4）軟件能夠判別回路設計是否正確，并給出提示。
（5）便于在教學中老師的講解和學生對氣動元件工作原理的理解掌握。提高了學 生的學習興趣，激發學習的主動性。
四、可以完成的實訓項目
可完成幾十種液壓回路實訓（學生也可自行設計搭建其它回路），典型實訓如下：
1、單級調壓回路
2、多級調壓回路
3、減壓回路
4、卸荷回路
5、進油節流調速回路
6、回油節流調速回路
7、旁油節流調速回路
8、液壓缸差動連接的快速運動回路
9、調速閥短接速度換接回路
10、調速閥串聯的速度換接回路
11、調速閥并聯的速度換接回路
12、用換向閥的換向回路
13、用"O"型機能換向閥的鎖緊回路
14、用液控單向閥的鎖緊回路
15、用順序閥控制的順序動作回路
16、用調速閥控制的同步回
17、PLC控制的連續往返回路；
18、PLC控制的延時返回的單往復回路。
19、PLC控制的壓力繼電器順序動作回路
20、PLC控制的行程開關順序動作回路
21、時間繼電器控制的順序回路
五、液壓元器件配置清單：
|
序號 |
型號/規格 |
名稱 |
數量 |
單位 |
|
1 |
|
實訓臺 |
1 |
臺 |
|
2 |
1510×700×1750（mm） |
實訓桌 |
1 |
張 |
|
3 |
S7-SMART-20SR |
PLC主機模塊 |
1 |
塊 |
|
4 |
380V、24V |
電源模塊 |
1 |
塊 |
|
5 |
|
控制按鈕模塊 |
1 |
塊 |
|
6 |
|
直流繼電器模塊 |
1 |
塊 |
|
7 |
|
時間繼電器模塊 |
1 |
塊 |
|
8 |
泵站 |
電機 |
1 |
臺 |
|
9 |
限壓式變量葉片泵 |
1 |
臺 |
|
|
10 |
油溫液面計 |
1 |
只 |
|
|
11 |
空氣濾清器 |
1 |
只 |
|
|
12 |
吸油過濾器 |
1 |
只 |
|
|
13 |
耐震不銹鋼壓力表 |
1 |
只 |
|
|
14 |
油箱 |
1 |
只 |
|
|
15 |
MOB40-200 |
雙作用油缸 |
2 |
只 |
|
16 |
2FRM5-31B/15QB |
二通流量閥（調速閥） |
2 |
只 |
|
17 |
3WE6A61B/CG24N9Z5L |
二位三通電磁換向閥 |
2 |
只 |
|
18 |
4WE6C61B/CG24N925L |
二位四通電磁換向閥 |
1 |
只 |
|
19 |
4WMM6C50BF |
二位四通手控換向閥 |
1 |
只 |
|
20 |
4WE6E61B/CG24N9Z5L |
三位四通電磁換向閥（O） |
1 |
只 |
|
21 |
4WE6J61B/CG24N9Z5L |
三位四通電磁換向閥（H） |
1 |
只 |
|
22 |
DRVP10-1-10 |
單向節流閥 |
1 |
只 |
|
23 |
RVP10-10B |
單向閥 |
1 |
只 |
|
24 |
DB10-1-50B/100U |
先導式溢流閥 |
1 |
只 |
|
25 |
DBDH6P10B/100 |
直動式溢流閥 |
1 |
只 |
|
26 |
DZ10-1-30B/100 |
先導式順序閥 |
1 |
只 |
|
27 |
DR10-4-50B/100Y |
先導式減壓閥 |
1 |
只 |
|
28 |
SV10PA2-30B |
液控單向閥 |
2 |
只 |
|
29 |
HED40P15/100Z14L24 |
壓力繼電器 |
2 |
只 |
|
30 |
|
三通 |
4 |
只 |
|
31 |
|
四通 |
3 |
只 |
|
32 |
YN-100ZQ/10MPa |
耐震壓力表 |
1 |
只 |
|
33 |
|
行程開關 |
4 |
只 |
|
34 |
膠管 |
M16*1.5/8I-W-0.9M(裝好快速接頭) |
10 |
根 |
|
35 |
|
M16*1.5/8I-W-0.7M(裝好快速接頭) |
10 |
根 |
|
36 |
電機電源線 |
1 |
根 |
|
|
37 |
西門子 |
編程電纜 |
1 |
條 |
|
38 |
L-HL46 |
液壓油 |
2 |
桶 |
|
39 |
|
液壓實訓指導書 |
1 |
冊 |
|
40 |
|
PLC編程軟件、程序 |
1 |
盤 |
|
41 |
|
工具 |
1 |
套 |

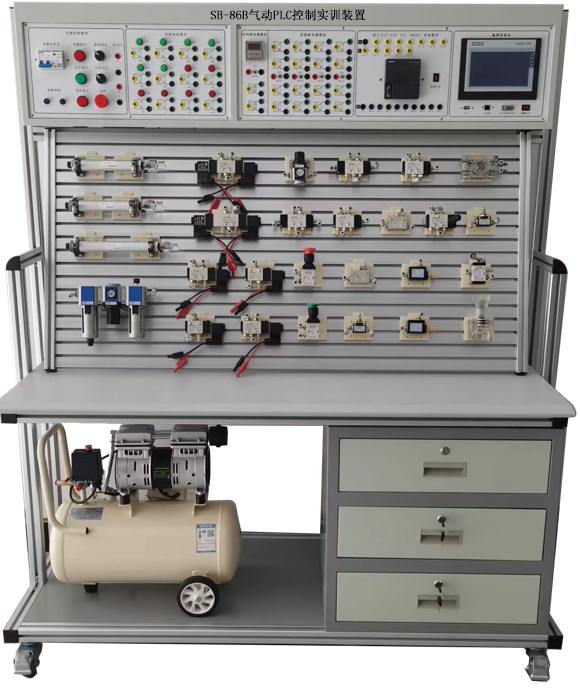

SB-86B氣動PLC控制實訓裝置
一、概述
氣動與PLC控制實訓裝置是我公司根據高校機電一體化對氣、電、液控制的教學大綱要求，我公司氣動與PLC控制實訓設備的優點，采用了開放型綜合實訓臺結構，廣泛征求專家教授與老師的意見，經不斷創新改進研制而成的。是目前集氣動控制技術以PLC控制的理想的綜合性實訓設備。實訓可以讓學生直觀、感性地對比、了解氣、電、手動各自具有的特點、特色、及優缺點等。
氣動實訓元件均為工業型元件。掌握幾十種基本實訓回路的工作過程及原理。實訓回路組裝快捷、方便。簡單實用。
二、實訓裝置功能：
1、系統采用電、氣一體化結構，下半部分為標準化氣動實訓板，用以完成氣動元件的安裝固定、氣路及電路的連接；上半部分為自動化控制箱，用以完成PLC、低壓電器等的安裝和接線。
2、實訓裝置主框架采用歐標鋁型材結構，實訓面板傾斜鋁型材結構平臺，主要用于安裝氣動相關元件，型材表面有標準的兩道固定槽，最上面層主要以電氣控制位置。
3、桌面采用防火、防水、耐磨高密度板。
4、實訓裝置主框架左邊安裝有導線托架。
5、下柜采用鐵質雙層亞光密紋噴塑結構或全鋼框架結構，用于儲存元器件。
三、主要技術參數
1、輸入電源：220V．允差±l0%，50Hz；
2、裝置容量：≤1.5kVA；
3、工作環境溫度：－5℃～40℃；
4、工作濕度：≤90%(40℃時)；
5、外形尺寸：1510mm×700mm×1800mm
6、靜音無油空氣壓縮機：工作電源：AC220V；電機功率550W公稱容量30L；額定輸出氣壓0.8Mpa 。
7、電器控制單元：
（1）電源模塊：電源部份配有一個空氣開關、系統供電開關及指示燈、氣泵運行開關及指示燈，急停開關及指示燈。提供電氣控制電路中的AC220V交流電壓、DC24V直流電壓。
（2）PLC主機模塊：主機選用西門子S7-SMART-20SR主機，12路開關量輸入，8路繼電輸出。
（3）配有控制模塊：電源模塊，PLC控制模塊，繼電器控制模塊，控制按鈕模塊，氣動元件獨立模塊等。
8、液壓氣動仿真軟件：
（1）提供了大量液壓和氣動標準元件的圖庫、工作原理剖視圖和詳細的功能描述，各種回路都逼真地模擬這些元件的工作過程及原理。
（2）并可在回路中設置相關元件的技術參數。能進行液/氣壓知識的學習以及 回路的設計、測試和模擬。
（3）可設計并繪制符合工業標準化的回路圖，包括：液/氣壓回路圖、電液/氣控制電路圖、液/氣電-控制回路。
（4）軟件能夠判別回路設計是否正確，并給出提示。
（5）便于在教學中老師的講解和學生對氣動元件工作原理的理解掌握。提高了學 生的學習興趣，激發學習的主動性。
四、主要特點
1、氣動PLC實訓裝置主框架由型材結構、氣動元件和電氣控制器件、可編程控制器（PLC）等組件組成。
2、各個氣動元件成獨立模塊，且裝有帶彈性插腳底板，可方便、隨意地將元件按放在傾斜實訓面板（面板帶"T"溝槽形式的鋁合金型材結構）上�；芈反罱硬捎每鞊Q接頭，布局靈活，拆接方便快捷。
3、采用靜音空壓機，為實訓室提供一個較好的實訓環境。
4、實訓氣源壓力低，系統額定壓力為0.8 Mpa，電氣控制采用低電壓直流24V電源；實訓氣路、控制電路安全可靠，設有手控、氣控、電控等控制功能。
5、實訓控制單元可以采用獨立的繼電器控制單元進行電氣控制，也可以采用PLC控制，通過比較，突出PLC可編序控制的優越性和先進性，加深對PLC編程器的了解與掌握。
6、該裝置集各種真實的氣動元件，繼電器控制單元、PLC編程及監控技術于一體，功能強大，適應范圍廣。
五、氣動基本實訓回路
1、單作用氣缸的換向回路
2、雙作用氣缸的換向回路
3、單作用氣缸速度控制回路
4、雙作用氣缸單向調速回路
5、雙作用氣缸雙向調速回路
6、速度換接回路
7、緩沖回路
8、二次壓力控制回路
9、高低壓轉換回路
10、計數回路
11、延時回路
12、過載保護回路
13、互鎖回路
14、單缸單往復控制回路
15、單缸連續往復動作回路
16、直線缸、旋轉缸順序動作回路
17、多缸順序動作回路
18、雙缸、同步動作回路
19、四缸聯動回路
20、卸荷回路
21、或門型梭閥的應用回路
22、快速排氣閥應用回路
23、殘壓排除回路
24、自動與手動運用回路
25、雙手操作回路
26、PLC編程軟件學習和使用
六、氣動PLC控制實訓裝置配置清單
|
序號 |
名 稱 |
型 號 |
數量 |
單位 |
|
1 |
實訓桌 |
|
1 |
張 |
|
2 |
實訓臺 |
|
1 |
臺 |
|
3 |
PLC主機模塊 |
S7-SMART-20SR |
1 |
塊 |
|
4 |
電源模塊 |
|
1 |
塊 |
|
5 |
繼電器控制模塊 |
|
1 |
塊 |
|
6 |
時間繼電器模塊 |
|
1 |
塊 |
|
7 |
控制按鈕模塊 |
|
1 |
塊 |
|
8 |
靜音無油空氣壓縮機 |
|
1 |
臺 |
|
9 |
單作用缸 |
QGX25ⅹ100 |
1 |
只 |
|
10 |
雙作用缸 |
QGX25ⅹ100 |
2 |
只 |
|
11 |
旋轉氣缸（透明） |
|
1 |
只 |
|
12 |
三聯件 |
AC2000 |
1 |
只 |
|
13 |
減壓閥（帶壓力表） |
AR2000 |
1 |
只 |
|
14 |
手動換向閥 |
H210—08 |
2 |
只 |
|
15 |
單電磁換向閥（二位三通）常開 |
3V210-8 |
1 |
只 |
|
16 |
單電磁換向閥（二位三通）常閉 |
3V210-8 |
1 |
只 |
|
17 |
單電磁換向閥（二位五通） |
4V210-8 |
2 |
只 |
|
18 |
雙電磁換向閥（二位五通） |
4V220-8 |
1 |
只 |
|
19 |
雙電磁換向閥（三位五通） |
4V230-8 |
1 |
只 |
|
20 |
單氣換向閥（二位五通） |
4A210—08 |
2 |
只 |
|
21 |
雙氣換向閥（二位五通） |
4A220—08 |
2 |
只 |
|
22 |
行程閥（機控） |
MOV—2 |
1 |
只 |
|
23 |
行程閥（按鈕） |
MOV—3 |
1 |
只 |
|
24 |
行程閥（按鈕帶鎖） |
MOV—3A |
1 |
只 |
|
25 |
或門型梭閥 |
KV—08 |
2 |
只 |
|
26 |
快速排氣閥 |
QE—02 |
2 |
只 |
|
27 |
單向節流閥 |
ASC-08 |
2 |
只 |
|
28 |
單向節流閥（裝在缸體上） |
JSC601 |
7 |
只 |
|
29 |
單向閥 |
1/4 |
2 |
只 |
|
30 |
順序閥（透明） |
|
1 |
只 |
|
31 |
氣容 |
|
1 |
只 |
|
32 |
三通（T型三通） |
Ø 6 |
6 |
只 |
|
33 |
三通（Y型減徑三通） |
Ø 8—Ø 6 |
1 |
只 |
|
34 |
四通 |
Ø 6 |
4 |
只 |
|
35 |
氣管 |
PU6ⅹ4 |
30 |
米 |
|
36 |
磁性開關 |
|
4 |
只 |
|
37 |
編程電纜（適配器） |
西門子 |
1 |
條 |
|
38 |
實驗導線 |
|
1 |
包 |
|
39 |
工具箱 |
|
1 |
個 |
|
40 |
內六角扳手 |
|
3 |
把 |
|
41 |
螺絲刀 |
|
2 |
把 |
|
42 |
剪刀 |
|
1 |
把 |
|
43 |
活動板手 |
|
1 |
把 |
|
44 |
尖嘴鉗 |
|
1 |
把 |
|
45 |
氣孔塞頭 |
Ø 6 |
10 |
只 |
|
46 |
氣動實訓說明書 |
|
1 |
冊 |
|
47 |
西門子PLC編程軟件、程序軟件 |
光盤 |
1 |
盤 |
|
