SBDY-DG-01A低壓電工考核實訓裝置
一、低壓電工考核實訓設備概述：
1. 低壓電工實操臺、低壓電工考核實訓裝置、電氣控制線路元器件都裝在作為掛板的安裝板上，單相電表照明燈安裝及連接+電力拖動實訓板+電動機星三角降壓啟動電氣線路排故裝置、電動機正反轉電氣線路排故裝置、操作方便、更換便捷，便于擴展功能或開發新實訓；操作內容的選擇具有典型性、實用性、科學性。
2.低壓電工考核實訓裝置操作臺只需三相四線的交流電源，即可投入使用；
3.低壓電工考核實訓裝置技能培訓用的控制線路，可模擬工廠中各類的電氣拖動系統，能滿足維修電工的安裝、調試、故障分析及排除故障等技能訓練的要求；
4.繼電接觸控制線路實訓所有的元器件都通過導線引到4mm安全接線柱上，學生接線時只需在端子上進行接線，有利于保護元器件；
5.接觸器和熱繼電器等電氣元件均采用國內外知名品牌，保證設備的品質、性能；
6.設有電壓型漏電保護器和電流型漏電保護器，確保操作者的安全；各電源輸出均有監示及短路保護等功能，當實訓時發生誤操作或因接線錯誤而造成短路時，裝置能自動保護，避免燒毀保險絲和損壞電器，保障實訓順利進行；
7.實訓電路與裝置電源的連接通過安全插座和高可靠護套結構手槍插接線，安全快捷；
8.低壓電工考核實訓裝置上設有漏電保護開關，防止了學生實訓時由于接線錯誤或誤操作而發生短路損壞元器件，同時能保障實訓順利進行并節約了實訓的成本。

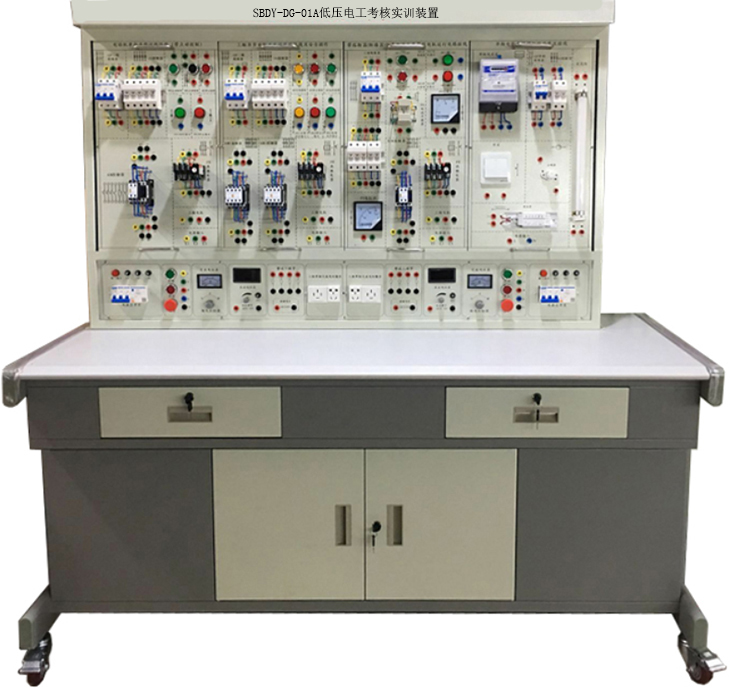

參考圖片
二、技術性能：
1.輸入電壓：三相四線制380V±10% 50Hz
2.工作環境：環境溫度范圍-5～＋40℃ 相對濕度＜85%（25℃）海拔＜4000m
3.裝置容量：＜1.5KVA
4.外形尺寸：1600×700×1530mm
三、裝置配備
（一）電源控制屏
控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板。
主控功能板配備資源：
1.三相四線電源輸入，經漏電保護器，總開關后，通過起、停按鈕控制接觸器通斷，并設有急�？刂瓢粹o；
2.控制屏上有450V指針式交流電壓表1只，通過波段開關切換可以觀測三個電網電壓；
3.交流低壓電源：設有變壓器一只，原邊220V、副邊26V和6.3V的交流電壓，6.3V用于信號指示燈電源，26V用于能耗制動中整流電路的交流電源；
（二）實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板、結構堅固，造型美觀大方。桌子左右各設有兩個抽屜（帶鎖），并帶有柜子，分別可用于放置掛件和實訓物品。
四、實訓項目
(一）電力拖動實訓
1.單相啟動停止控制電路
2.異步電動機點動控制電路
3.異步電動機兩地控制電路
4.異步電動機聯鎖正反轉控制電路
5.雙重聯鎖控制電路
7.異步電動機星、三角控制電路
8.異步電動機能耗制動控制電路
9.按鈕聯鎖的三相異步電動機正反轉控制線路
10.接觸器聯鎖的三相異步電動機正反轉控制線路
11.雙重聯鎖的三相異步電動機正反轉控制線路
12.自動往返控制線路
13.正反轉點動、啟動控制電路
14.帶有點動的自動往返控制電路
15.異步電動機自鎖控制電路
16.異步電動機單相點動、啟動控制電路
17.三相異步電動機定子串電阻減壓啟動手動控制線路
18.三相異步電動機定子串電阻減壓啟動自動控制線路
（二）低壓電工考核項目
K21電動機單向連續運轉接線(帶點動控制)
K22三相異步電動機正反運行的接線及安全操作
K23單相電能表帶照明燈的安裝及接線
K24帶熔斷器(斷路器)、儀表、電流互感器的電動機運行控制電路接線
五、低壓電工考核實訓設備配置清單
|
序號 |
名稱 |
單位 |
數量 |
備注 |
|
1 |
實訓桌 |
張 |
1 |
實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板、結構堅固，造型美觀大方。桌子左右各設有兩個抽屜（帶鎖），并帶有柜子，分別可用于放置掛件和實訓物品。 |
|
2 |
實訓屏 |
套 |
1 |
1.三相四線電源輸入，經漏電保護器，總開關后，通過起、停按鈕控制接觸器通斷，并設有急�？刂瓢粹o； |
|
3 |
學生凳 |
張 |
1 |
鋼木方凳 |
|
4 |
電力拖動實訓板 |
塊 |
1 |
包含交流接觸器3只，按鈕3只，時間繼電器1只，熱繼電器1只，降壓電阻3只，制動電阻1只，行程開關2只，空氣開關1只，保險座5只。模擬電機1套。元器件采用正泰或者德力西品牌。 |
|
5 |
K21電動機單向連續運轉接線(帶點動控制)掛板 |
塊 |
1 |
包含斷路器1只，交流接觸器1只，熱過載1只，保險座5只，按鈕開關3只。模擬電機1套。元器件采用正泰或者德力西品牌。 |
|
6 |
K22三相異步電動機正反運行的接線及安全操作掛板 |
塊 |
1 |
包含斷路器1只，交流接觸器2只，熱過載1只，保險座5只，按鈕開關3只。模擬電機1套。元器件采用正泰或者德力西品牌。 |
|
7 |
K23單相電能表帶照明燈的安裝及接線掛板 |
塊 |
1 |
包含斷路器2只，單相電表1只，節能燈1套，電源插座2只。 |
|
8 |
K24帶熔斷器(斷路器)、儀表、電流互感器的電動機運行控制電路接線掛板 |
塊 |
1 |
包含斷路器1只，交流接觸器1只，熱過載1只，保險座5只，按鈕開關2只，三相電度表1只，電流互感器3只。模擬電機1套。元器件采用正泰或者德力西品牌。 |
|
