純電動汽車（低壓）電池包總成拆檢實訓臺 > 行業新聞 >汽車實訓室設備

2024年7月8日

純電動汽車（低壓）電池包總成拆檢實訓臺

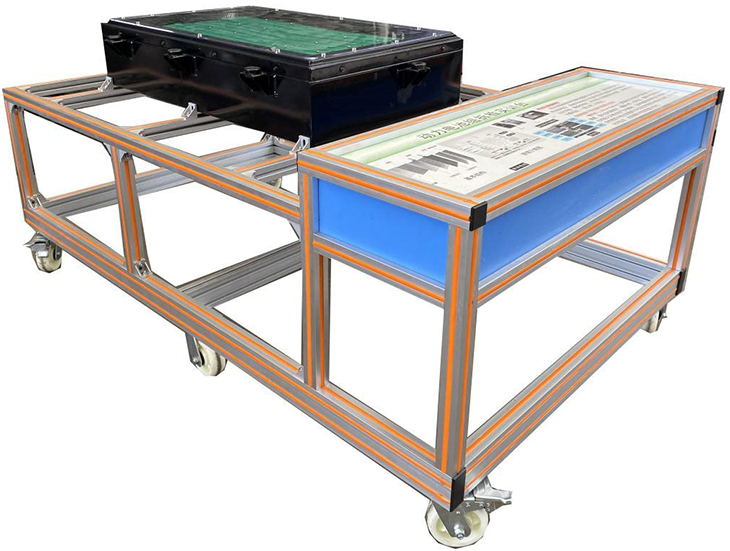

SBXNY-CZ-43純電動汽車（低壓）電池包總成拆檢實訓臺

一、產品簡介

純電動汽車（低壓）電池包總成拆檢實訓臺選用(翻新ZD /D301,76.8V)原純電動汽車動力電池包，包含其電池管理系統(BMS)實物制作，真實地呈現了鐵鋰動力電池包核心零部件之間的連接控制關系、安裝位置和運行參數，以及高壓系統安全注意事項；通過比照電路原理圖，由學員自己組裝連線，培養學員電池組裝連接動手能力，適用于純電動汽車動力電池包總成（包含電池組總成、電池管理系統、電池溫度傳感器、霍爾電流傳感器、直流接觸器）分解與組裝、單體電池電壓和內阻檢測實訓操作。

二、功能特點

1.實訓臺安裝純電動汽車動力電池包總成，包含其電池管理系統(BMS)實物。

2.電池包器件完整功能正常，清晰地展示各只單體電池以及它們的成組方式和連線方式，并可反復進行電池模組的拆裝操作。

3.電池包在實訓臺上的按照原車布置方式，需滿足方便學員反復拆卸和安裝電池模組的要求。

4.BMS在動力電池包上的安裝位置以及電氣機械連接方式需與原車保持一致，以滿足學員反復拆卸和安裝BMS的要求。

5.實訓臺配備單體電池充電機，可以給單體電池補電。

6.學員可對單體電池電壓和內阻等進行實測。

7.配套實訓指導書等教學資料，完整講述工作原理，實訓項目，故障設置及分析等要點。

8.設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，經久耐用不生銹，帶萬向腳輪，便于移動，并帶鎖止機構。

9.設備由可移動臺架(帶原理面教板)、臺架水平放置，安裝各主要零部件；底部安裝4個帶自鎖裝置萬向腳輪。

三、技術規格

1.動力電池類型：原車

2.單體電池規格：原車

3.動力電池電壓與容量：原車

4.單體電池充電外接電源：交流220V±10% 50Hz (充電工況）

5.工作溫度：-10℃～+50℃

四、實訓項目

1.學員動手組裝電池包及BMS，認知新能源動力電池包（BMS）控制原理。

2.學員動手組裝電池包及BMS，認知新能源動力電池包（BMS）主要零部件功能。

3.單體電池充放電實驗。

4.單體電池內阻測試實驗。

5.純電動汽車動力電池包分解與組裝實訓。

五、基本配置

動力電池包及BMS總成、緊急斷電開關、維修開關、霍爾電流傳感器，直流接觸器（包含充電繼電器、總正繼電器、總負繼電器、預充繼電器），單體電池充電器，一體化全鋁合金型材搭建的移動臺架（1880×1160×1300mm 帶自鎖腳輪裝置）、設備操作說明書。

六、新能源汽車電池虛擬仿真實訓

1．虛擬車間場景：以標準實訓室為原型，構建車間模型，劃分工位。學生以角色身份出現在場景中，可在場景中任意選取功能模塊進行實訓操作。

2. 功能要求

1) 結構展示：以爆炸的方式展示鉛酸蓄電池、鎳氫電池、三元鋰電池、磷酸鐵鋰電池的結構。

2) 原理演示：模擬鉛酸蓄電池、鎳氫電池、三元鋰電池、磷酸鐵鋰電池的工作原理。

3) 手勢操作：觸摸操作，支持2點縮放，滑動旋轉，3點平移，雙擊重置等操作。

4) 零部件名稱顯示：結構爆炸后的零件可顯示或隱藏對應的名稱。

5) 旋轉限制：上旋轉幅度70°，下旋轉幅度45°，左右旋轉幅度360°。

3. 技術要求

1) 結構展示必須展示真實零件的標記、零件特征。

2) 原理必須模擬鉛酸蓄電池、鎳氫電池、三元鋰電池、磷酸鐵鋰電池虧電、充電、滿電、放電狀態下的化學反應特效。

3) 采用多點觸摸操作方式加強用戶交互體驗舒適度。

4) 支持在線更新的方式，用戶更方便快捷的更新內容。

七、純電動汽車動力電池系統原理與教學虛擬仿真軟件

1.以純電動汽車動力電池系統為原型精準測繪，利用先進的實時渲染引擎與物理引擎，逼真展現現實物理教學模型，直觀展現純電動汽車動力電池系統的結構原理與拆裝。邏輯關系科學嚴謹，無冗余元素。渲染滿足可讀性和真實性，給予用戶真實體驗感覺。

2、擬現實3D仿真系統利用人機交互系統具有強大的交互操作功能：

具有便捷、人性化的操作方式，可任意控制虛擬現實3D仿真系統中虛擬攝像機，對任意視角的控制------觀察物體局部、拉近、圍繞物體旋轉。

3、虛擬現實3D仿真系統符合院校純電動汽車教學大綱，對其進行子系統分解學習。

4、動力電池系統的BMS系統模擬：通過平面動畫模擬純電動汽車BMS系統控制策略，動畫通俗易懂，操作界面友好。

5、虛擬現實3D仿真系統模擬拆裝教學功能：

模型按照原廠維修手冊標準的拆裝順序進行程序化設計，學生在分解和裝配動力電池組時必須按照科學的順序進行操作，有助于規范學生的實操標準。

6、虛擬現實3D仿真系統具有結構認知功能：

三維模型對動力電池系統的每個零部件（包括：動力電池組總成、分體電池、電流傳感器、主正繼電器、主負繼電器）等部件進行專業術語標識，可任意控制虛擬現實3D仿真系統中虛擬攝像機，對任意視角的控制------觀察物體局部、拉近、圍繞物體旋轉，可進行結構認知教學。
